グリッド外の柱は、グリッド交点から外れているため、通常の英数字プロットに位置合わせされません。付近のグリッド柱までのオフセットを計算および表示することで、Revit で補正されます。正符号か負符号かは、交点に対する柱の位置と、それらが関連付けられるグリッドのタイプによって決まります。
| 柱のインスタンス | 説明 |
|---|---|

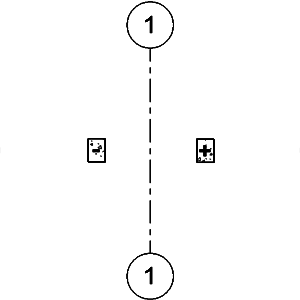

 右 +、左 - |
北に平行な通芯 |

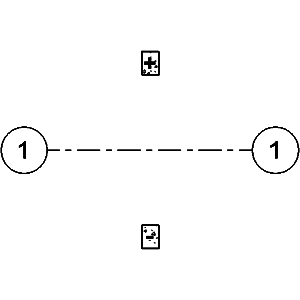

 上 +、下 - |
北に垂直な通芯 |

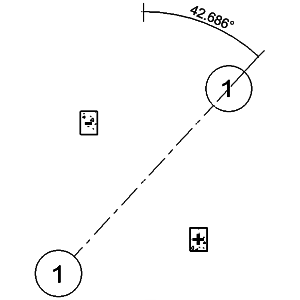

 右 +、左 - |
42.686 度以下の通芯 |
 上 +、下 - |

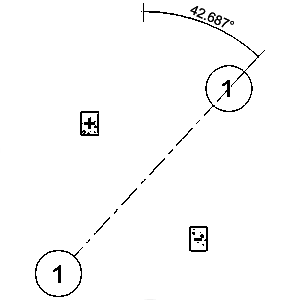

42.687 度以上の通芯 |

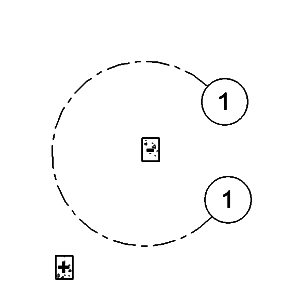

 内 -、外 + |
円弧または円の付いた通芯 |
柱が 2 つ以上のグリッド交点から等距離にある場合は、グリッド交点が複数あるときと同じように交点を選択できます。
「複数の通芯交点の柱インスタンス」を参照してください。
関連付けがある場合、グリッド外の柱に位置マークがどのように生成されるかに留意してください。

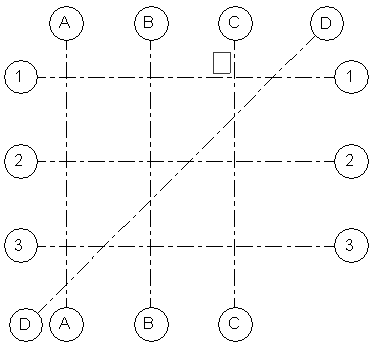

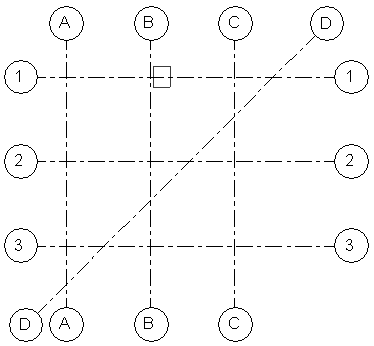

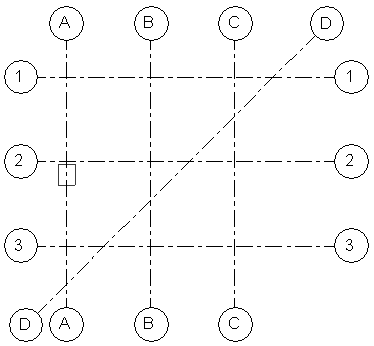

| 柱のインスタンス | 柱の位置マーク |
|---|---|
 |
B(1’ - 6”)-1 |
 |
A-2(-1’ - 8 3/8”) |
 |
C(-1’ - 8”)-1(1’ - 8”) |
 |
D-2(-1’ - 8 3/8”) |
 |

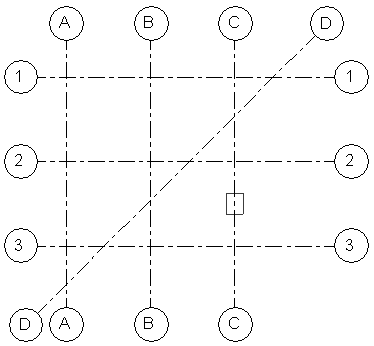

等距離の柱: C-2(-5’ - 0”)または C-3(5’ - 0”) |
