壁、構造床、床および非構造要素を書き出す

壁、構造床、およびすべての構造以外の要素が、自由形式のマス要素として AutoCAD Architecture に書き出されます。

マス要素を AutoCAD Architecture 内で次のオブジェクトに変換できます。

壁、ドアおよび窓

構造壁と意匠壁を AutoCAD Architecture に書き出すことができます。壁は自由形式のマス要素に変換され、このマス要素は AutoCAD Architecture 壁に変換できます。壁にある窓やドアは簡易開口部として書き出され、この開口部に AutoCAD Architecture の窓やドアを挿入できます。窓やドアの物理的な表現は、AutoCAD のブロック参照としても書き出されます。

例

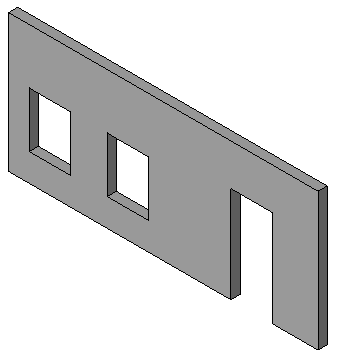

Revit の開口部を持つ壁

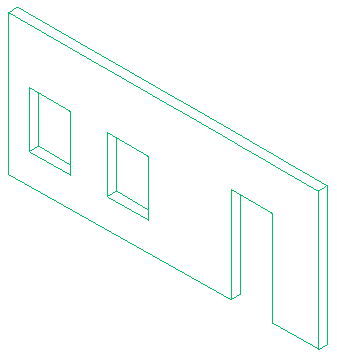

開口部を持つ壁に変換された AutoCAD Architecture マス要素

構造床、床、および基礎

Revit の構造床、床、基礎を AutoCAD Architecture に自由形式のマス要素として書き出すことができます。

重要: AutoCAD Architecture への書き出しを初めて行う場合は、次の操作を行う必要があります。

Revit.ini の[書き出し]セクションで、ExportACAObjects キーを追加して、その値を 1 に設定します。

AutoCAD Architecture に要素を書き出すには

書き出した図面を AutoCAD Architecture で開く

  1. 壁、構造床、および他の非構造要素を Revit で作成します。
  2. [書き出し][CAD 形式] (DWG ファイル)をクリックします。
  3. [DWG を書き出す]ダイアログの[書き出しセットアップを選択]で、 (書き出しセットアップを修正)をクリックします。
  4. 必要に応じて、他のタブで書き出しオプションを指定し、[OK]をクリックします。
  5. [DWG を書き出す]ダイアログの[書き出し]で、[<セッション ビュー/シート セット>]を選択します。
  6. 書き出す 3D ビューを選択します。「ビュー セットとシート セットの作成について」および「印刷するビューを選択する」を参照してください。
  7. [次へ]をクリックします。
  8. [CAD 形式書き出し]ダイアログで、AutoCAD DWG ファイル(*.dwg)が[ファイル タイプ]に選択されていることを確認します。
  9. [OK]をクリックします。

    選択したビューが DWG ファイルとして書き出されます。

  10. AutoCAD Architecture を開きます。
  11. [開く][描画]をクリックし、書き出された DWG ファイルを開きます。

    必要であれば、この自由形式のマス要素を AutoCAD Architecture で修正したり、壁、構造床、屋根スラブ、スペースまたは AutoCAD 3D ソリッドに変換することができます。詳細は、AutoCAD Architecture ヘルプを参照してください。

親トピック: 構造要素を AutoCAD Architecture に書き出す
