[回路]パネルでスペースを割り当てる

空の(開いている)スロットをスペースとしてマークできます。

スペースは既定でロックされていますが、ロック解除できます。ロックされているスペースは、パネル集計表を再調整しても、現在のスロットまたはフェーズから移動しません。

注: スペースを回路に置き換えるには、スペースをロック解除しておく必要があります。

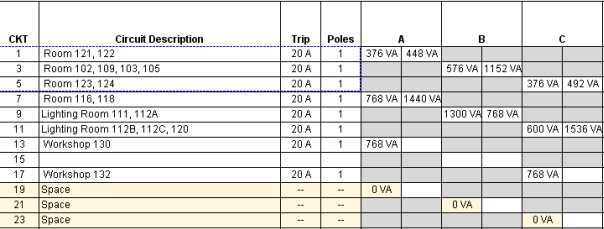

1. パネル集計表を開きます。
2. 開いているスロットを選択します。
3. [パネル集計表を修正]タブ [回路]パネル [スペースを割り当て]をクリックします。

注: パネル上の最大極数に到達した場合、[スペースを割り当て]コマンドは使用できません。たとえば、ブレーカーには 21 極が割り当てられており、テンプレートに 42 スロットが表示されている場合、極 22～-42 に対してはこのコマンドを使用できません。
