イメージ付きのマテリアル拾い出し集計表を作成する

この例では、イメージ付きのマテリアル拾い出し集計表の作成方法を紹介しますが、同じ手順で他の要素タイプの部材拾い出しを作成することもできます。

1. モデル内に壁を描画します。
2. [管理]タブ [プロジェクトの管理]パネル (イメージを管理)をクリックします。
3. [追加]をクリックして、関連する壁レンダリング イメージをモデルに追加します。
4. [管理]タブ [設定]パネル (プロジェクト パラメータ)をクリックします。
5. 次のインスタンス プロジェクト パラメータを追加します。
   1. 名前: レンダリング イメージ
   2. パラメータのタイプ: イメージ
   3. パラメータ グループ: グラフィックス
   4. カテゴリ: [マテリアル]を選択
6. 壁インスタンスを選択し、 (タイプを編集)をクリックします。
7. [タイプ プロパティ]ダイアログの[構造]で、[編集]をクリックします。
8. [構造]を選択して[マテリアル]フィールドをクリックし、[参照]ボタンをクリックします。
9. [マテリアル ブラウザ]ダイアログの左下隅にある (カスタム パラメータ)をクリックします。
10. [マテリアル パラメータ]ダイアログで、イメージをレンダリング イメージ プロジェクト パラメータに割り当て、壁マテリアルをマテリアル レンダリング イメージに関連付けます。
11. 壁のマテリアル拾い出し集計表を作成し、フィールド[マテリアル: レンダリング イメージ]を含めます。

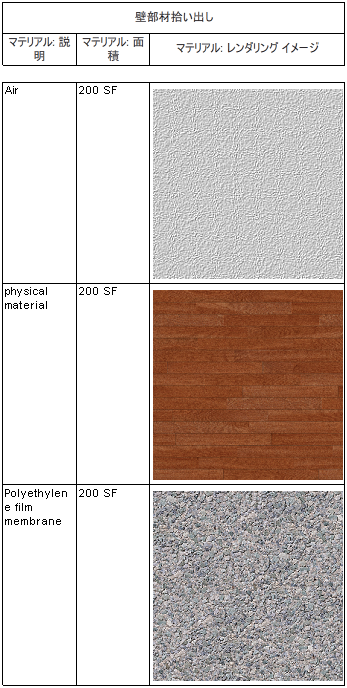

12. シート ビューを作成し、シートに壁のマテリアル拾い出し集計表を配置します。 シート上に、イメージ付きの壁のマテリアル拾い出し集計表ビューポートが表示されます。
