指定点勾配によって、モデル要素の面またはエッジの特定の点での勾配が表示されます。指定点勾配を使用している最も一般的なオブジェクトは、屋根、梁、配管です。
指定点勾配を平面図ビュー、立面図ビュー、断面図ビューに配置することができます。
注: リンク モデルには指定点勾配の注釈を配置できません。
次の 2 つの指定点勾配タイプから選択できます。

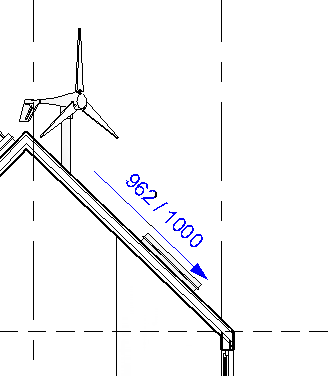

勾配表現 = 矢印

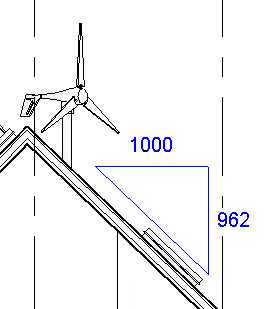

勾配表現 = 三角形
指定点勾配によって、モデル要素の面またはエッジの特定の点での勾配が表示されます。指定点勾配を使用している最も一般的なオブジェクトは、屋根、梁、配管です。
次の 2 つの指定点勾配タイプから選択できます。
勾配表現 = 矢印
勾配表現 = 三角形
