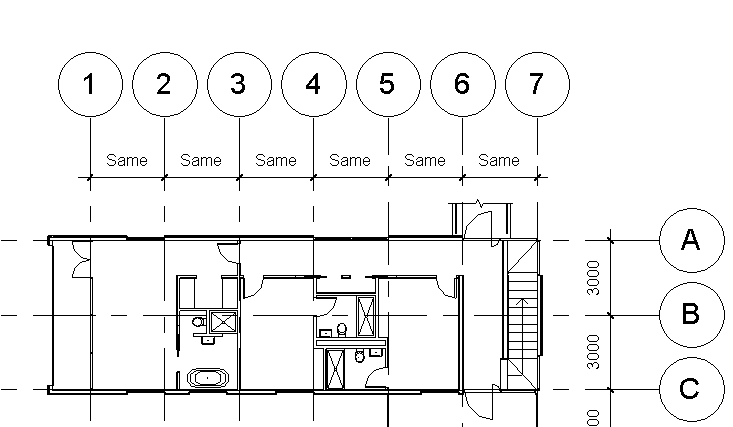

標準寸法値または均等テキスト ラベル(EQ)は、次の図で示すようにカスタム文字で置き換えることができます。

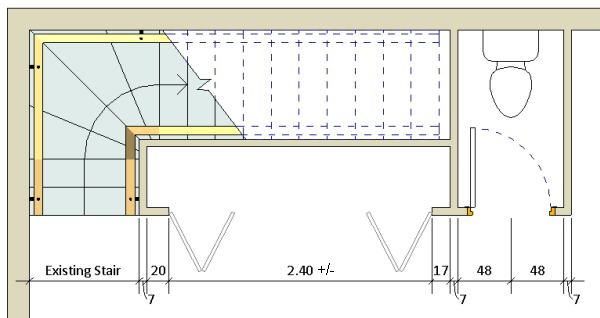

また、次に示すように、寸法値をクラス要素内のバリエーションに置き換えることもできます。
ただし、数値を持つ標準寸法値と均等テキスト ラベル(EQ) は置換できません。
標準寸法値と均等テキスト ラベルを上書きするには
- 作図領域で、編集する寸法を選択します。
- 寸法値または均等テキスト ラベルをクリックします。
- [寸法文字]ダイアログの[寸法値]で、[文字に置き換え]を選択します。
- 文字ボックスで、表示する文字を入力します。
- また、[上側]や[下側]文字フィールドに文字を入力することもできます。
- [OK]をクリックします。
