製図ビュー

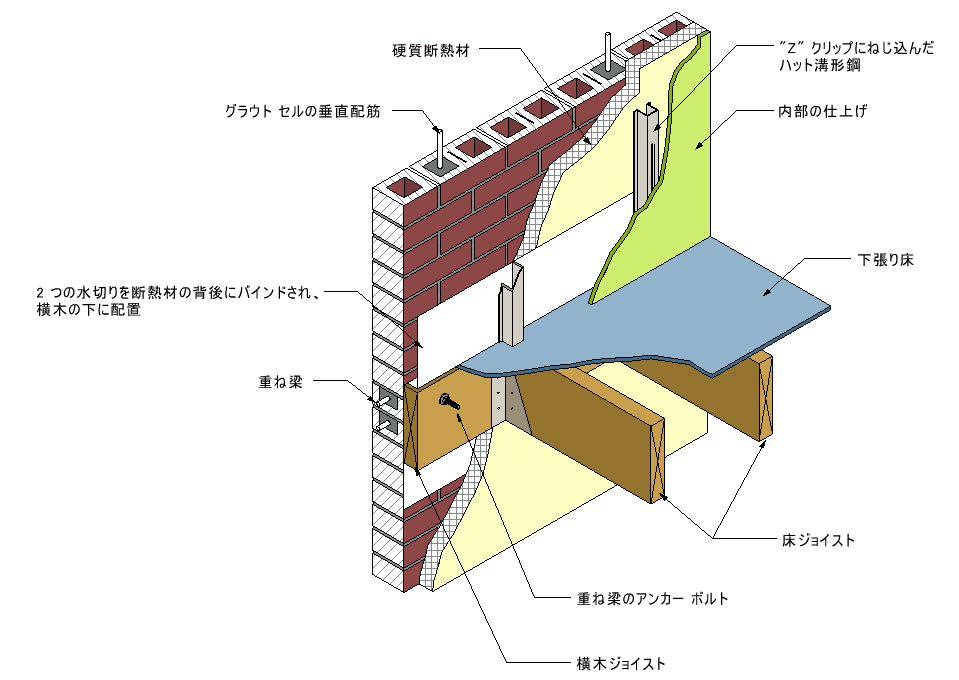

建築モデルと直接関連付けられていないビューで詳細を表示する場合は、製図ビューを作成します。

[表示]タブ [作成]パネル (製図ビュー)

このセクションの内容

製図ビューについて
モデリングした設計の一部ではない、関連付けられていないビュー固有の詳細を作成するには、製図ビューを使用します。
製図ビューを作成する
建築モデルの一部ではない詳細を提供するためには、製図ビューを作成します。詳細をスケッチするには、[注釈]タブの詳細ツールを使用します。
別のプロジェクトから製図ビューを挿入する
ある Revit プロジェクトから別の Revit プロジェクトに製図ビューを再使用することで、作業のやり直しを減らすことができます。
別の CAD プログラムから製図ビューを読み込む
別の CAD プログラムからビューを読み込み、Revit 製図ビューとして使用することができます。次に、吹き出しまたは断面図の製図ビューを参照し、設計図書セットのシートに配置することができます。
製図ビューを作成する
断面図ビュー、平面図ビュー、立面図ビューから詳細吹き出しを作成する場合、プロジェクトブラウザに一覧表示される詳細や製図ビューを参照には、[他の参照ビュー]を選択します。これにより、建築モデルの特定のエリアにビューをリンクすることができます。
製図ビューを外部プロジェクトに保存する
製図ビューを Revit の外部プロジェクトに保存して、別の Revit プロジェクトで使用することができます。
製図ビューのプロパティについて
各製図ビューには、断面タグ、吹き出しタグ、参照ラベルなどのタイププロパティがあります。

親トピック: 詳細
