作図領域

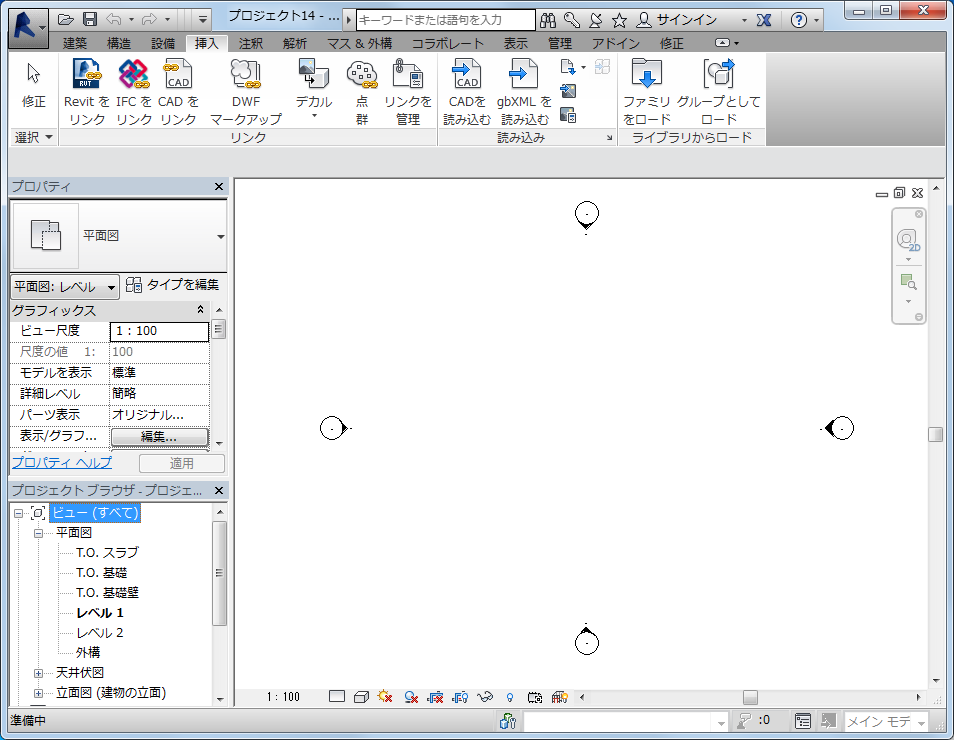

作図領域には、現在のプロジェクトのビュー、シート、集計表が表示されます。プロジェクト内のビューを開くと、開いている他のビューの上で、作図領域のビューが表示されます。

他のビューは開いたままで、現在のビューの下に表示されます。[表示]タブ [ウィンドウ]パネルのツールを使用して、作業スタイルに合うようプロジェクト ビューを整列します。

作図領域背景の既定の色は白ですが、黒に変更することができます。(次の手順を参照してください。)

作図領域のビューを管理するには

目的... 操作...
開いていないプロジェクト ビューを表示する プロジェクト ブラウザのビューに移動して、ビュー名をダブルクリックします。
開いているビューのリストを表示する [表示]タブ [ウィンドウ]パネル [ウィンドウ切り替え]ドロップダウンをクリックします。

メニュー リストの下に、開いているビューが表示されます。チェック マークは、作図領域で現在フォーカスされているビューを示しています。

開いているが表示されていない別のビューを作図領域で開く [表示]タブ [ウィンドウ]パネル [ウィンドウを切り替え]ドロップダウンをクリックして、表示するビューをクリックします。
現在のビューの 2 番目のウィンドウを開く [表示]タブ [ウィンドウ]パネル (複製)をクリックします。

このツールは、設計の特定のエリアで画面移動しズームする一方で、別のウィンドウには設計全体を表示しておく場合に便利です。([並べて表示]ツールを使用すると、両方のビューが同時に表示されます。)新しいウィンドウにあるプロジェクトに行う変更は、そのプロジェクトの別のウィンドウにも表示されます。

開いているすべてのウィンドウを、作図領域で続けて配置する [表示]タブ [ウィンドウ]パネル (重ねて表示)をクリックします。
開いているすべてのビューを同時に表示する [表示]タブ [ウィンドウ]パネル (並べて表示)をクリックします。
非表示のビューをすべて閉じる [表示]タブ [ウィンドウ]パネル (非表示のウィンドウを閉じる)をクリックします。

複数のプロジェクトが開いている場合は、1 つのプロジェクトにつき 1 つのウィンドウが開いたままになります。

作図領域のサイズを広げる [表示]タブ [ウィンドウ]パネル [ユーザ インタフェース]ドロップダウンをクリックし、チェック ボックスをオフにして、プロジェクト ブラウザやステータス バーなどのユーザ インタフェース コンポーネントを非表示にします。

作図領域の背景色を反転するには

  1. [オプション]をクリックします。
  2. [オプション]ダイアログで、[グラフィックス]タブをクリックします。
  3. [背景色を反転]オプションを選択するか、オフにします。

画面をリフレッシュするには
