フリップコントロールについて

要素の方向を変更するには、フリップコントロールをクリックします。

フリップコントロールは、壁やドアのようにシステムファミリに含まれることがあります。フリップコントロールはロード可能なファミリにファミリエディタで追加されることもあります。ファミリがプロジェクトに配置されると、フリップ矢印を使用して、ファミリのインスタンスの垂直方向または水平方向を変更できます。シングル垂直、二重垂直、シングル水平、または二重水平のフリップ矢印を追加できます。「ロード可能なファミリを作成する」を参照してください。

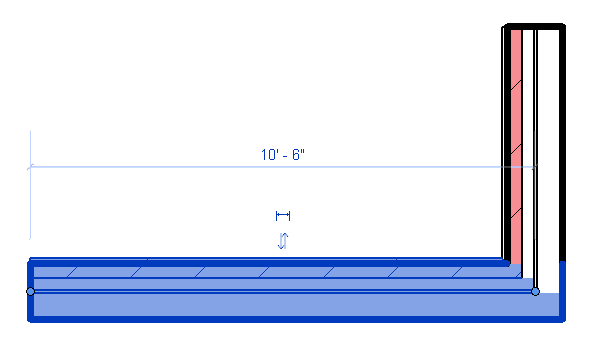

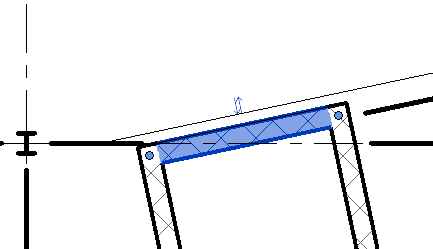

プロジェクトで要素の方向を変更するには、フリップコントロール(二重矢印)をクリックします。たとえば、複合壁をフリップするときに、そのコンポーネントレイヤの順序を逆にできます。スイングのあるドアにはフリップコントロールが 2 つあります。[インスタンスを中心に垂直方向にフリップ](ドアのスイングが内側か外側かをコントロールする)と、[インスタンスを中心に水平方向にフリップ](ドアのスイングが右か左かをコントロールする)です。
