トラス タグの代わりに、トラス要素に沿って構造フレーム タグを配置します。
構造フレーム タグは、作成されたトラス弦材およびトラス ウェブの上部中央の位置に平行に揃えられます。
- [Ctrl] を押しながら、トラスの各弦材およびウェブを選択します。
- [注釈]タブ
[タグ]パネル
(すべてにタグを付ける)をクリックします。 - [すべてのタグなし要素にタグを付ける]ダイアログで、[現在のビューの選択したオブジェクトのみ]を選択します。
- トラス要素の構造フレーム タグ カテゴリをクリックします。
- [OK]をクリックします。

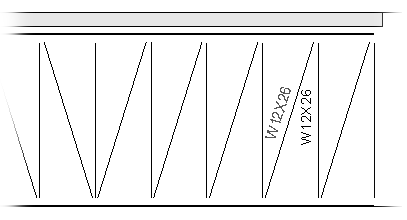

構造フレーム タグが配置されます。必要に応じて、タグをクリックして再配置します。
- トラスを編集した場合に新しいウェブにタグが付いていることを確認するには、トラスの[新しいメンバにタグを付ける]プロパティを指定します。プロパティ パレットの[識別情報]で、[ビューの新しいメンバにタグを付ける]ドロップダウン リストから[なし]または平行立面図ビューを選択します。
この選択により、トラスの将来の部材のタグが特定の立面図に配置されます。
トラスの開始位置

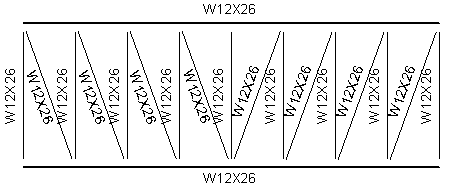

延長されたトラス
新しい部材は、トラスの長さを延ばして追加する必要があります。必要に応じて、タグをクリックして再配置します。
