等高線にはそれぞれの高度を示すラベルを付けることができます。等高線ラベルは、外構平面図に表示されます。
等高線にラベルを付けるには
- 異なる高度の地形面を作成します。
- 外構平面図ビューを開きます。
- [マス & 外構]タブ
[外構を修正]パネル
(等高線ラベル付け)をクリックします。 - 1 つまたは複数の等高線と交差する線分をスケッチします。
等高線に、ラベルが表示されます。ラベルを表示するには、拡大表示が必要な場合があります。ラベルの線は、そのラベルが選択されるまで表示されません。
等高線の間隔値の定義方法または外構平面へのカスタム等高線の追加方法については、「外構設定を定義する」を参照してください。

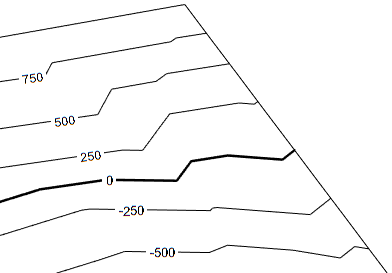

例
