接続の負荷分類パラメータを作成する

作成した負荷分類はプロジェクト環境で使用できます。

接続の負荷分類を作成するには

1. ファミリ エディタで電気装置を開きます。
2. 作図領域で、電気接続を選択します。

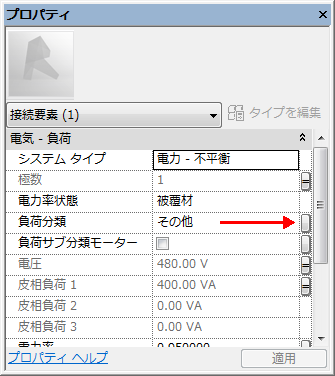

3. プロパティ パレットで、[負荷分類]の値の右にあるボタンをクリックします。

4. [ファミリ パラメータを関連付け]ダイアログで、[パラメータを追加]をクリックします。
5. [パラメータ]プロパティ パレットで、負荷分類パラメータを作成します。「共有プロジェクト パラメータを作成する」を参照してください。
