フレキシブル ダクトのコントロールを使用する

フレキシブル ダクトに頂点を追加する

フレキシブル ダクトの経路を変更する

フレキシブル ダクトから頂点を削除する

1. 平面図ビューで、フレキシブル ダクトのセグメントを選択します。

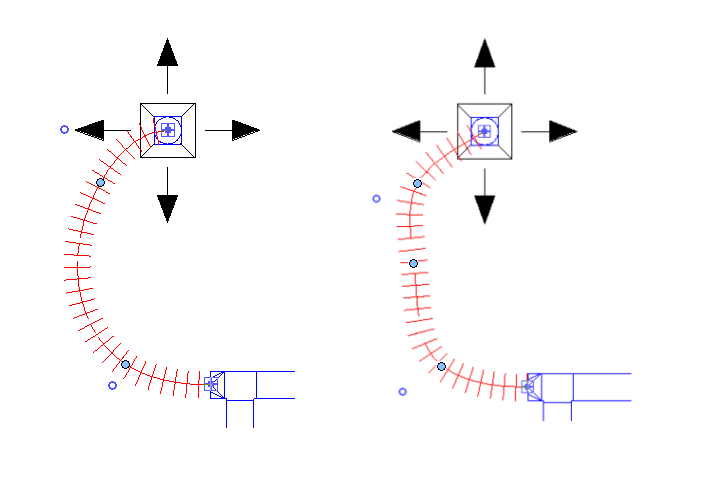

2. フレキシブル ダクト セグメントを右クリックし、[頂点を挿入]をクリックして、必要に応じた頂点を追加します。
3. フレキシブル ダクトの頂点をドラッグして、クリックすると、その頂点のフレキシブル ダクトでの位置が修正されます。

   新しい頂点コントロールが、フレキシブル ダクトに追加されます。

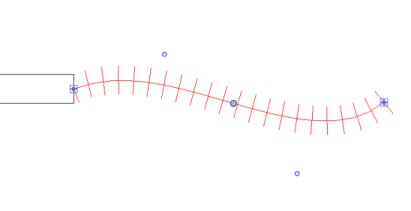

4. 頂点と接線のコントロールをドラッグして、ダクトの経路を変更します。

5. フレキシブル ダクトのセグメントを選択します。
6. フレキシブル ダクトを右クリックし、[頂点を削除]をクリックしてから、削除するフレキシブル ダクト上の頂点をクリックします。
