モデルの最初のレベルの壁をスケッチまたは選択して基礎スラブを作成します。
- [構造]タブ
[基礎]パネル
[スラブ]をクリックする - タイプ セレクタから、基礎スラブのタイプを指定します。
- [修正 | 床の境界を作成]タブ [描画]パネル [境界線]をクリックし、
(壁を選択)をクリックしてモデル内の壁を選択します。必要に応じて、基礎スラブをスケッチできます。[修正 | 床の境界を作成]タブ [描画]パネルのスケッチ ツールを使用して、基礎スラブの境界を形成します。スケッチは、閉じたループまたは境界条件を形成する必要があります。 - オフセットが壁の躯体から計測されるようにする場合は、オプション バーで、[壁(躯体)まで延長]をクリックします。
- オプション バーで、[オフセット]テキスト ボックスにスラブ エッジのオフセットを指定します。
- [修正 | 床の境界を作成]タブ [モード]パネル
[終了]をクリックします。

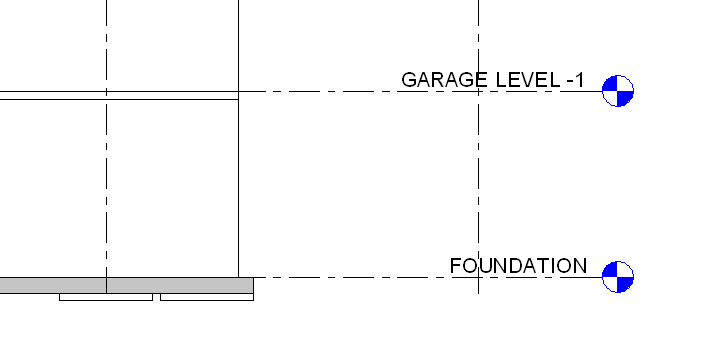

注: 基礎スラブが、描画されているレベルの下に追加されます。したがって、レベル 1 に基礎スラブを追加すると、その基礎スラブはレベル 1 の下に追加され、レベル 1 の平面図ビューには表示されません。平面図ビューで基礎スラブを表示するには、レベル 1 の下に新しいレベル(基礎レベルなど)を作成します。レベル 1 の下に新しいレベルを作成すると、レベル 1 のアンダーレイ(ハーフトーン表示)として基礎スラブが表示されます。
