天井を作成する

天井伏図ビューに天井を作成するには、[天井]ツールを使用します。

1. 天井伏図ビューを開きます。
2. [建築]タブ [構築]パネル (天井)をクリックします。
3. タイプ セレクタで、天井のタイプを選択します。
4. 次の方法の 1 つを使用して天井を配置します。

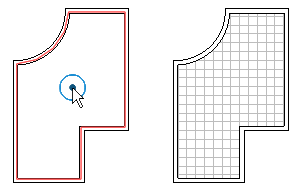

   壁を天井の境界として使用する

   既定では、[自動天井]ツールが選択されています。閉じたループを形成している壁の内部をクリックすると、ツールによりそれらの境界内に天井が配置されます。部屋の分割線は無視されます。


   天井の境界をスケッチする

   1. [修正 | 配置 天井]タブ[天井]パネル (天井をスケッチ)をクリックします。
   2. リボンの[描画]パネルのツールを使用して、天井の境界を定義する閉じたループをスケッチします。

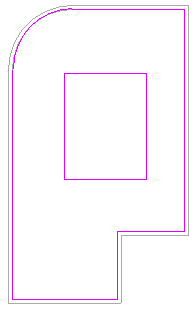

   3. (省略可能) 天井に開口部を作成するには、その境界内に別の閉じたループをスケッチします。

   4. リボンの (編集モードを終了)をクリックします。
