完全な楕円をスケッチする

中心点と 2 つの方向に半径を選択して、楕円をスケッチします。

1. 楕円を作成するツールを選択します。

   たとえば、[注釈]タブ [詳細]パネル (詳細線分)をクリックします。

2. [修正]タブ [描画]パネル (楕円)または (線分を選択)をクリックします。
   注: [選択]を選択する場合は、別の楕円のエッジまたは面を選択します。
3. [選択]を選択した場合、オプション バーで、必要に応じて[オフセット]の値を指定します。
   注: 楕円のオフセットは、[選択]オプションを選択するときにのみ使用できます。

   完全楕円をオフセットで作成すると、スプラインになります。

   たとえば、完全楕円をオフセットした図形からマス要素を作成した後、そのマス要素の面に壁を作成しようとすると、その楕円から作られたマスは次の図のように連続せず、壁は半楕円形状になります。


4. 作図領域をクリックすると、楕円の中心が指定されます。

   楕円でもスナップが有効であり、楕円のプレビューが表示されます。

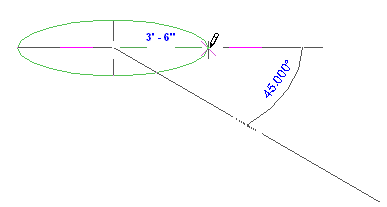

5. カーソルを任意の方向で中心から移動します。

   編集可能なリスニング寸法に、主軸の半径が表示されます。


6. 目的の半径値が表示されたときにクリックするか、値を入力して[Enter]を押します。
7. 再度、カーソルを任意の方向で中心から移動します。

   編集可能なリスニング寸法に、短軸の半径が表示されます。

8. 目的の半径値が表示されたときにクリックするか、値を入力して[Enter]を押します。
