モチアミ配筋の重ね継手位置

重ね継手位置は、モチアミ境界内でモチアミ配筋分散千鳥を定義します。

[重ね継手位置]は、[構造モチアミ配筋エリア]の[建設]セクションにあるプロパティ パレットで定義します。

次の重ね継手位置を使用できます。
名前 説明

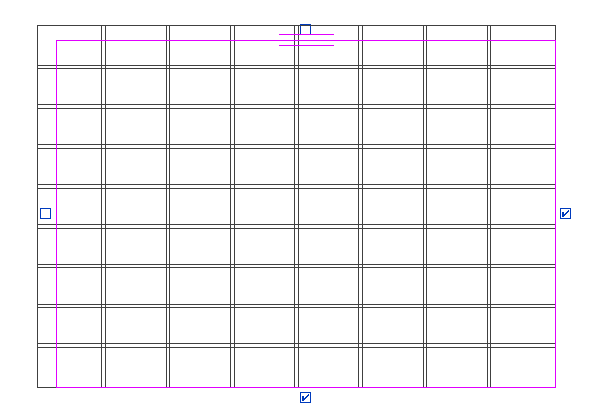

平行寸法

モチアミ配筋は縦と横に配置されます。すべての重ね継手は両方向の同一直線上にあります。

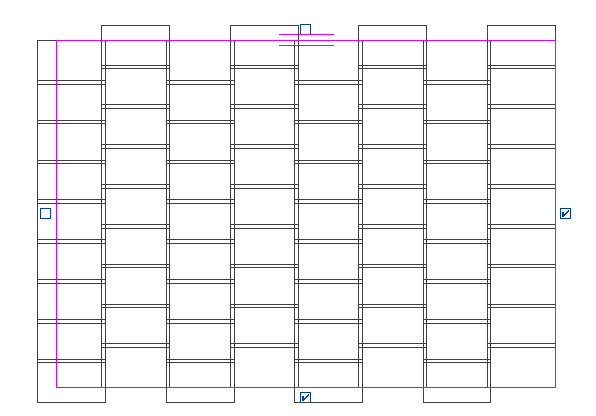

主筋半千鳥

モチアミ配筋は列状に配置されます。列は前の列に対してモチアミ配筋の長さを半分ずらして交互に配置されます。

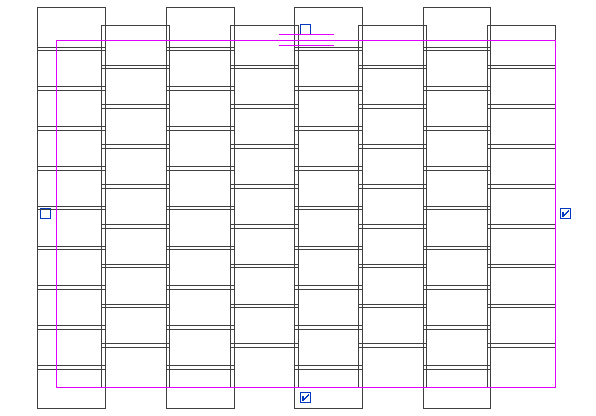

主筋通過千鳥

モチアミ配筋は列状に配置されます。各列は右左の列に交互に配置されているモチアミ配筋全体で始まり、列の最後のモチアミ配筋はモチアミの境界に合うように切り取られます。

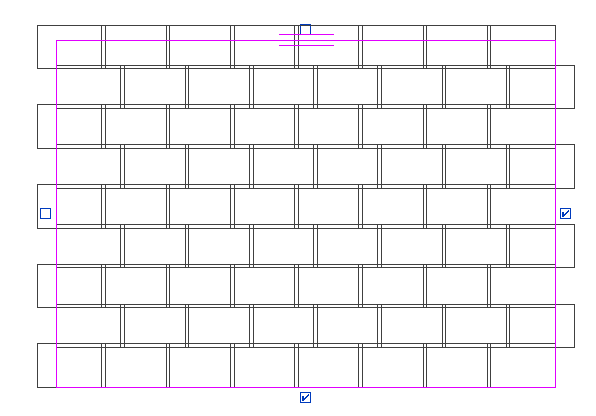

配力筋半千鳥

モチアミ配筋は列状に配置されます。列は前の列に対してモチアミ配筋の長さを半分ずらして交互に配置されます。

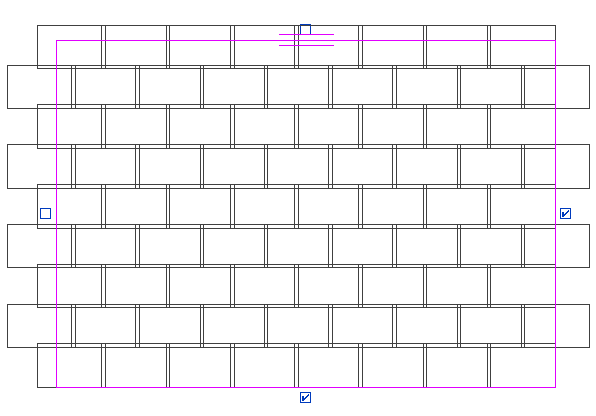

配力筋通過千鳥

モチアミ配筋は列状に配置されます。各列は右左の列に交互に配置されているモチアミ配筋全体で始まり、列の最後のモチアミ配筋はモチアミの境界に合うように切り取られます。

注: すべてのモチアミ配置コントロールを選択すると、重ね継手位置を変更する機能が無効になります。
