別のホストに作業面または面に基づく要素を移動する

作業面または面に基づくコンポーネント、あるいは作業面または面に基づく要素を、別の作業面または面に移動できます。

作業面に基づく要素には、線分、梁、立体文字、ファミリ ジオメトリが含まれます。

1. 作図領域で、作業面または面に基づく要素、あるいは作業面または面に基づくコンポーネントを選択します。
2. [修正 | <ファミリ カテゴリ>]タブ [作業面]パネル [新しいホストを選択]をクリックします。
3. [配置]パネルで、次のオプションのいずれかを選択します。

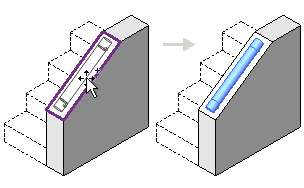

   • 垂直面(垂直面に配置) このオプションは、一部のコンポーネントでのみ使用可能で、垂直面への配置のみを可能にします。

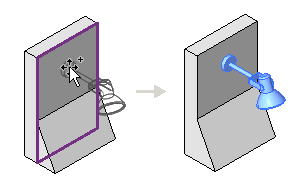

   • 面(面上に配置)このオプションは、方向に関係なく、面への配置を可能にします。

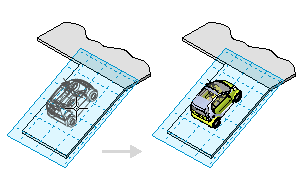

   • 作業面(作業面に配置)このオプションは、ビューでアクティブな作業面が定義されていることを必要とします。作業面のどの位置にでもコンポーネントを配置できます。

4. 作図領域で、目的の新しいホスト(面または作業面)がハイライト表示され、コンポーネントのプレビュー イメージが目的の位置になるまでカーソルを動かし、クリックして移動を完了します。
