正確な冷暖房負荷分析を作成するには、内部および外部の部屋の境界コンポーネントが正しく識別される必要があります。可能な場合は常に、空洞、各種シャフト、チェース内にスペース コンポーネントを配置してください。ただし、一部のエリアは小さすぎてスペースを配置できません。
この場合は、2 つの方法のいずれかを使用して、これらの小さいスペースの体積に対応できます。
- 別のスペースの接線である壁の部屋の境界パラメータをクリアします。これにより、小さなエリアの体積は、より大きい隣接エリアの体積に含まれます。
- エリアを小さい隙間のスペースとして扱うように、[小さい隙間のスペースの許容差]を変更します。これにより、モデル内の小さい隙間の許容差内のすべてのエリア体積が、隣接するエリアの体積に自動的に含まれます。
これらの小さいエリアのサイズと形によって、体積への対応方法が決定します。
部屋の境界パラメータをクリアする
- スペースと小さいエリアの間の壁を右クリックし、コンテキスト メニューから[プロパティ]をクリックします。
- プロパティ パレットの[拘束]で、[部屋の境界]をオフにします。
- [OK]をクリックします。
接線スペースのシェーディングは両方のエリアを塗りつぶし、空洞、シャフト、またはチェースの体積は自動的に接線スペースに含まれます。
- モデル内の同様のエリアに対して、部屋の境界パラメータのクリアを繰り返します。 注: リンク モデルを操作するときは、リンク モデルで部屋の境界パラメータをクリアする必要があります。
エリアを小さい隙間のスペースとして扱う
- [小さい隙間のスペースの許容差]を調整する前に、小さい隙間のスペースの説明を確認します。
モデル全体に[小さい隙間のスペースの許容差]を適用するよりも、特定のスペースの部屋の境界パラメータをクリアするほうが、多くの場合安全です。
- [注釈]タブ
[寸法]パネル

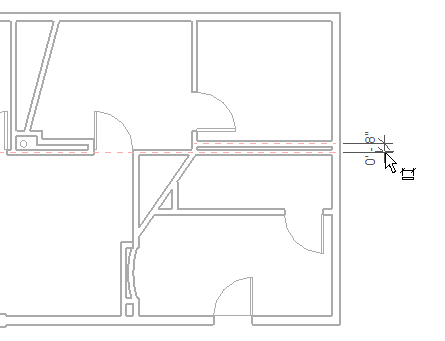

[長さ寸法]をクリックし、隙間を囲む部屋の境界となる壁の中心線間の距離を決定します。
- [管理]タブ [設定]パネル
をクリックします。 - プロパティ パレットの[エネルギー解析]で、[編集]をクリックします。
- [エネルギー設定]ダイアログで、壁の中心線の間の距離と等しい、またはそれより大きい[小さい隙間のスペースの許容差]を指定します。

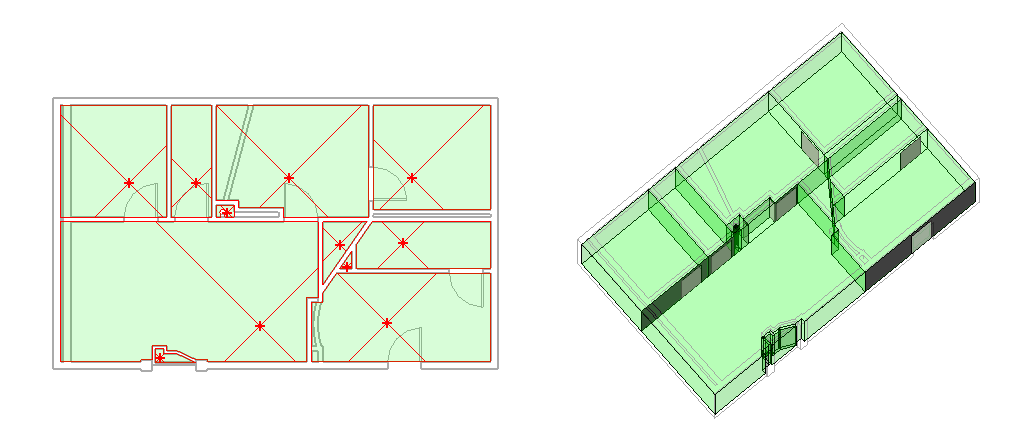

上の図は、負荷分析の準備ができたモデルを示しています。左側に平面図、右側に[冷暖房負荷]ダイアログで作成した解析モデルが示されています。スペースは、モデルの下部の開口部に配置されたインプレイス コンポーネントを含め、すべての対称エリアと非対称エリアに対して配置されました。スペース(一番左)は、外側の壁の左にスペースがないため、小さい隙間のスペースではありません。このエリアを接線スペースと分割する壁の部屋の境界パラメータがクリアされました。プロジェクトの下部中央にある曲線状のエリアと小さな長方形エリアを分割する壁の部屋の境界パラメータもクリアされました。部屋の境界パラメータがクリアされると、これらのエリアのシェーディングは接線スペースの一部として表示されます。小さい隙間のスペースは、平面図ビューではシェーディングされずに表示されます。ただし、小さい隙間のスペースは解析モデル([冷暖房負荷]ダイアログ内)では表示され、冷暖房負荷分析中に計算されます。
