継手の振り角を変更する

ティーおよびエルボの振り角を修正するには、修正する脚にダクトを接続してから、ダクトの開いた端部をドラッグすると、目的の角度が確立されます。

平面図ビューでダクトを描画する必要がありますが、ダクトを脚に接続すると、平面図ビュー、立面図ビュー、断面図ビュー、3D ビューのいずれでも角度を調整できます。

1. 平面図ビューでエルボまたはティーの継手を選択し、角度の調整を行う脚にある接続をクリックして、[ダクトを描画]をクリックします。
2. プレビューをドラッグして、ダクトの断面を継手に追加し、[修正]をクリックします。

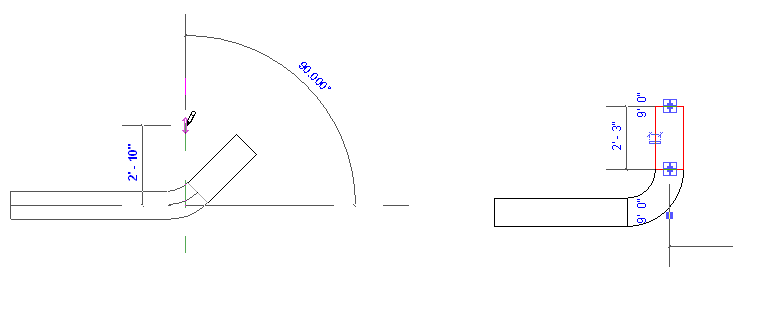

3. 新しい断面の開いた端部にある接続を選択し、これを目的の角度にまでドラッグします。
