既存のシステム タイプを複製して、新しいダクトまたは配管を作成できます。
システム タイプを複製すると、新しいシステム タイプでは同じシステム分類を使用します。こうすると、元のシステム タイプまたはそのインスタンスに影響を与えずに、複製を変更できます。
ダクトのカスタム システム タイプを作成する
- プロジェクト ブラウザで、[ファミリ]
[ダクト システム] [ダクト システム]を展開します。 ヒント: 配管のカスタム システム タイプを作成するには、[ファミリ] [配管システム] [配管システム]を展開します。 - システム タイプを右クリックし、[複製]をクリックします。
- 複製を選択して右クリックし、[名前変更]をクリックします。新しいシステム タイプの名前を入力します。

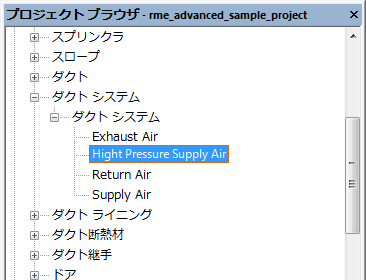

次の例では、給気システム タイプから高圧給気が作成され、同じシステム分類が使用されます。
