スペース分割線は、部屋の境界となる特殊なモデル線分です。スペース分割線を使用して、エリア間に壁を設置したくない、または設置できない 1 つのエリアを多数のエリアに分割します。新しいエリアは、建築コンポーネントによって、境界なしや準境界付きであっても、完全に包囲されるようになります。
これらのエリアが作成された後で、スペースを配置し、ゾーンにスペースを割り当てることができます。この方法により、複数のエリアの空間的環境を個々にコントロールすることができます。スペース分割線は部屋の境界であるため、スペースの境界は、他の部屋の境界コンポーネントとともにスペース分割線によって決定されます。スペース分割線は、平面図と 3D ビューに表示されます。
注: スペースの垂直範囲は、スペース自体、床や天井などの部屋の境界コンポーネント、および[面積と体積]オプションによって決定されます。これは、スペース分割線によって決定されません。

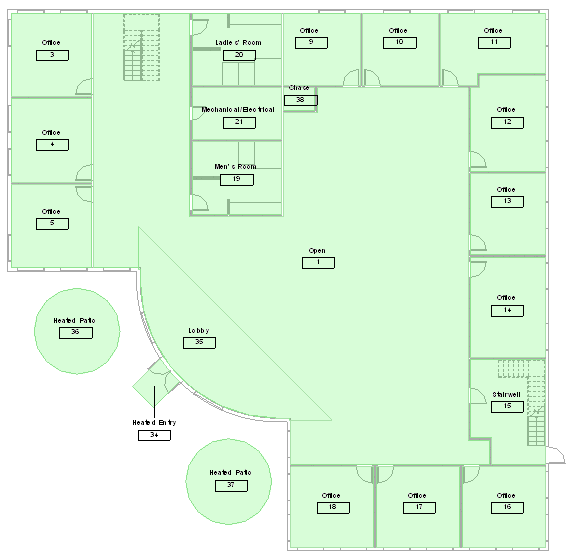

上の図に、スペース分割線(左下)によって完全に囲まれた 4 つの開いたエリアを示します。ロビーと暖房の効いた玄関は、準境界付きエリアです(放射状の壁にのみ隣接)。2 つの暖房の効いたパティオは境界なしのエリアです。エリアが完全に囲まれたら、スペースが配置されます。
