割り込みコンポーネントについて

いくつかの器具、付属品、および機械設備は、既存のダクト セグメントに従って挿入することができ、これにより配置で自動的な接続が行われます。

これらの割り込みコンポーネントには、接続の方向と完全に位置合わせされている同一の接続が反対側にあります。置換は、ダクト セグメントのサイズと一致する必要があるときに自動的に挿入されます。

割り込みコンポーネントのサイズが配置される場所のダクト サイズと一致する(置換なし)場合には、コンポーネントを削除すると、割り込み動作によってダクト セグメントが復元(修復)されます。次の例では、既存のダクトにダンパーを追加します。

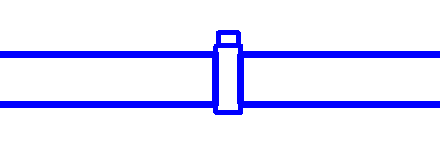

既存のダクトにダンパーを追加する

1. [プロジェクト ブラウザ]で、割り込みコンポーネントを配置する平面図ビューを開きます。
2. [システム]タブ [HVAC]パネル [ダクト継手]をクリックし、タイプ セレクタで[ダンパー : 標準]をクリックします。

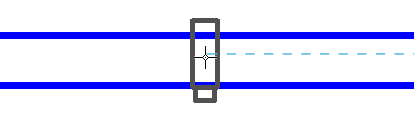

3. ダンパーを配置するダクト セグメントの上にダンパーのプレビューを位置合わせして、中心スナップが表示されたときにクリックすると、ダンパーが配置されます。

4. ユニオンがダクトに割り込み、ダクトがダンパーの開かれた接続部に接続されます。
