トラスを配置する

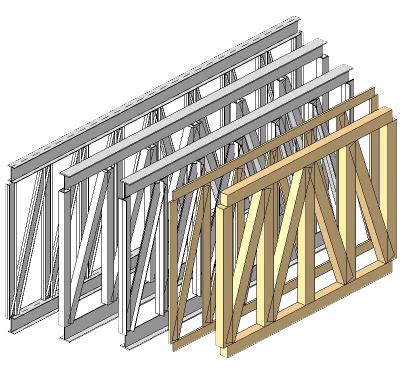

モデルに構造トラス要素を配置します。

トラス レイアウトはトラスのスパン全体に一致するように変換され、変換されたトラス レイアウトの線分に対応するフレーム要素が作成されます。

1. トラスを追加する建築レベルのビューを開きます。
2. [構造]タブ [構造]パネル (トラス)をクリックします。
3. プロパティ パレットで、[タイプ セレクタ]ドロップダウン リストからトラス タイプを選択します。
4. [修正 | 配置 トラス]タブ [描画]パネル (線分)をクリックしてトラスの始点および終点を指定するか (選択)をクリックしてから、トラス モデルの拘束先であるエッジまたは線分を選択します。
