必要負荷の計算について

Revit では、電気装置/パネルの需要率が求められしだい、必要負荷が計算されます。

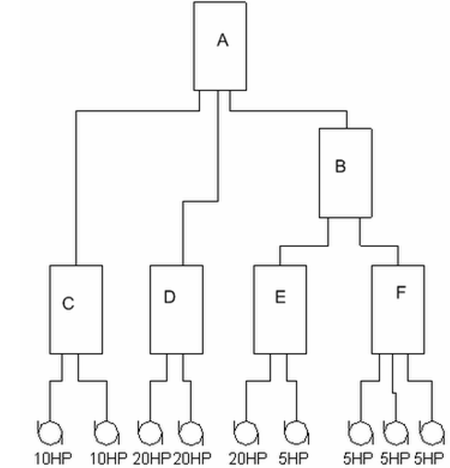

必要負荷の計算の例

需要率の規則

• 最大モーター: 125%
• 2 番目のモーター: 100%
• 3 番目のモーター: 75%
• 4 番目のモーター: 50%

次の場所における必要負荷

• A: 1.25* 20 + 1 *20 + .75 * 20 + 0.5 * (10 + 10 + 5 + 5 + 5 + 5) = 80 HP
• B: 1.25*20 + 1* 5 + 0.75 * 5 + 0.5 * (5 + 5) = 38.75 HP
• C: 1.25 * 10 + 1 * 10 = 22.5 HP
• D: 1.25* 20 + 1 * 20 = 45 HP
• E: 1.25* 20 + 1 * 5 = 30 HP
