部分楕円をスケッチする

半楕円をスケッチします。

1. 楕円を作成するツールを選択します。

   たとえば、[注釈]タブ [詳細]パネル (詳細線分)をクリックします。

2. [配置 線分]タブ(または各[配置 <要素>]タブ、または[<要素> を作成]タブ) [描画]パネル (部分楕円)または (選択)をクリックします。
   注: [選択]を選択する場合は、別の楕円のエッジまたは面を選択します。
3. [選択]を選択した場合、オプション バーで、必要に応じて[オフセット]の値を指定します。
   注: 楕円のオフセットは、[選択]オプションを選択するときにのみ使用できます。
4. 作図領域をクリックします。

   部分楕円でもスナップが有効であり、楕円のプレビューが表示されます。

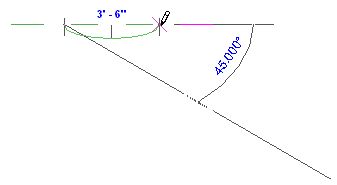

5. カーソルを最初の点から離すと、主軸の方向と範囲が定義されます。

6. 目的の値が表示されたときにクリックするか、値を入力して[Enter]を押します。
7. 目的の部分楕円の形状が得られるようにカーソルを動かしてクリックするか、値を入力して[Enter]を押します。
