次の例は、12,000 CFM の風量を運ぶ、36" x 24" の角形ダクトの 100 フィートのセグメントに対して、Revit が圧力損失を計算する方法を示しています。
- 空気密度 = 0.0751 lbs/cu ft.
- 空気の絶対粘度 = 0.01805 cP(華氏 66 度の標準大気)
- 粗さ = 0.0003' (『2005 ASHRAE Handbook: Fundamentals』の 35.7 ページで定義されている、標準滑らか亜鉛メッキ鋼ダクト)

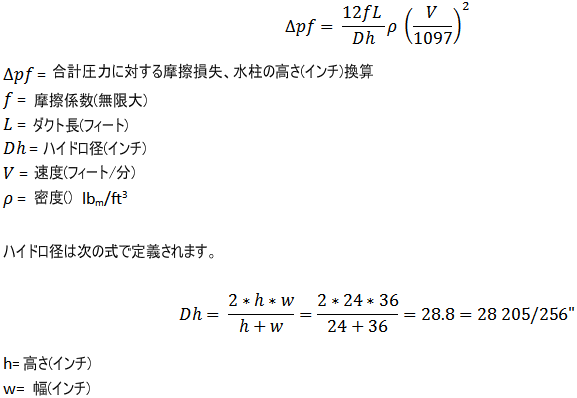

圧力損失は次のように定義されます。
この値は、ダクトのプロパティのハイドロ径パラメータの値に一致します。

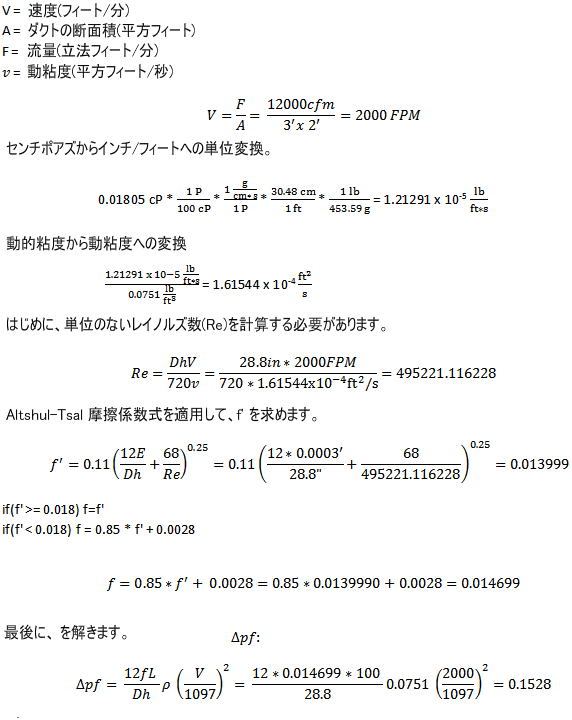

速度は、断面の面積に基づきます。
計算された圧力損失の値は、Revit におけるダクトのプロパティの値に一致します。
