モデル(3D)データム範囲のサイズを変更する際、データムの範囲が表示されるビューをコントロールできます。
基準面がビューの平面と交差しない場合、データムはビューに表示されません。

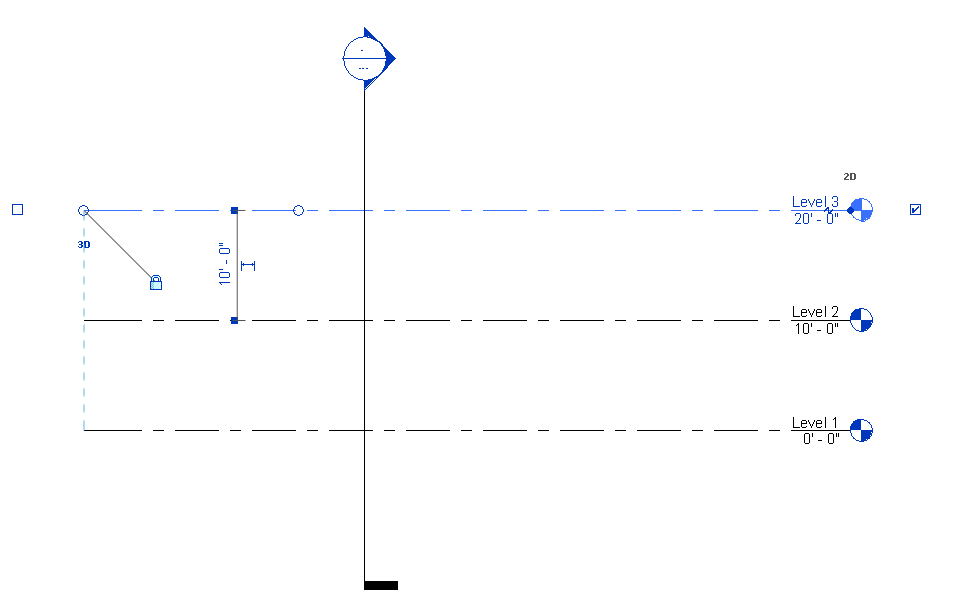

次の例では、上部レベル ラインは断面図ビューに表示されません。そのモデル(3D)範囲がその線分と交差しないためです。

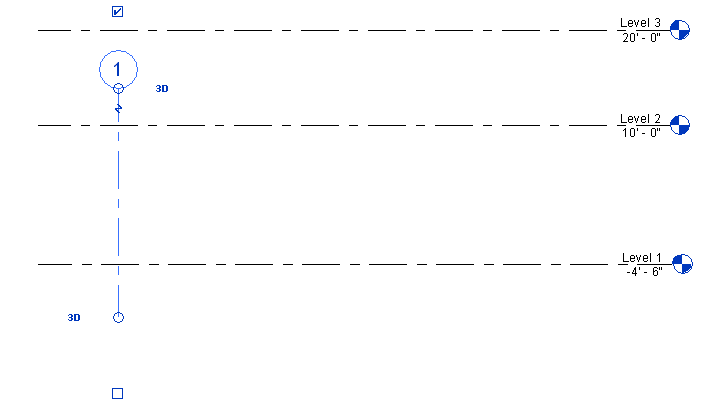

次の例では、グリッドは最初の 2 つの平面図にのみ表示されます。これは、そのモデル(3D)範囲が 3 番目のレベル ラインと交差しないためです。

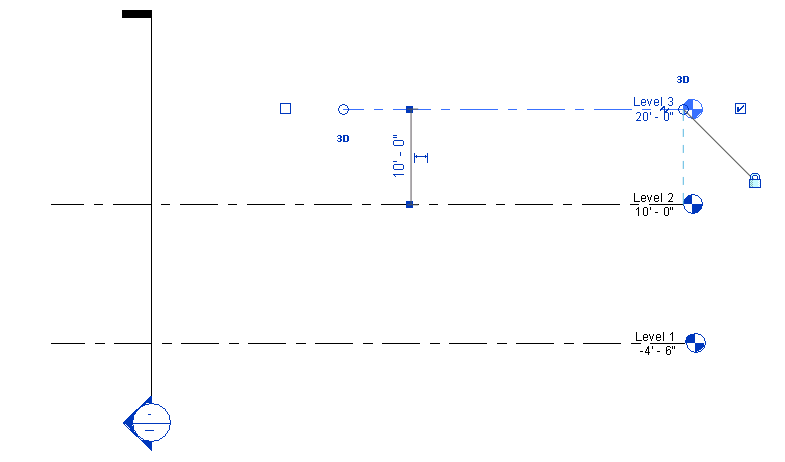

データムがビューの平面と交差していても、ビューには表示されない点に注目してください。データムを選択した場合、次の図が示すように、そのビュー固有の範囲はビューの平面と交差しますが、そのモデル範囲は交差しません。図の白抜きのコントロールは、3D モデル範囲を示しており、断面とは交差していません。塗り潰しのコントロールは 2D 範囲を示しており、断面と交差しています。このため、レベル 3 は断面図ビューに表示されません。
