通芯をスケッチしていて、ラインのグリッド記号を通芯の残りからオフセットする場合があります。
- 通芯をスケッチするか、既存の通芯を選択します。
通芯記号の近くにある線分の端点にはドラッグ コントロールがあります。

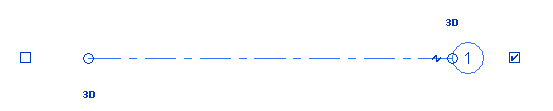

ドラッグ コントロールのあるグリッドを選択
- 通芯のサイズを変更するには、通芯記号の近くにある端点のドラッグ コントロールを選択して移動します。
- [エルボを追加]ドラッグ コントロール(
)をクリックし、グリッド記号を通芯から離すよう、コントロールを目的の位置にドラッグします。

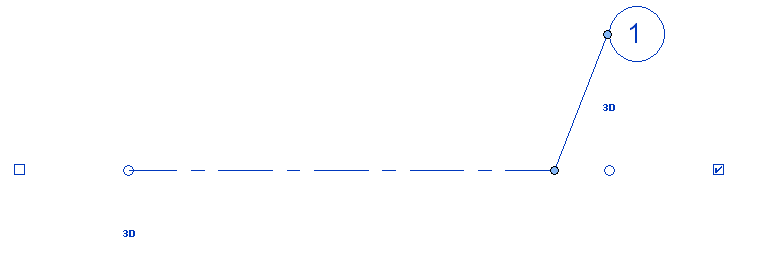

通芯からドラッグされた通芯記号
通芯記号の端点を線分から離すと、その結果はそのビューでのみ表示されます。通芯記号をドラッグすることによって作成されたセグメントのスタイルは、実線です。このスタイルは変更できません。
コントロールをドラッグすると、カーソルは近接通芯に類似する点でスナップします。カーソルはまた、セグメントが直線になるとスナップします。
