地形面のサブ領域を作成する

地形面のサブ領域とは、既存の地形面の内部でスケッチする領域です。

たとえば、サブ領域を使用すると、傾斜サーフェス、道路、またはアイランドに駐車場を描画できます。サブ領域を作成しても、独立したサーフェスは作成されません。サーフェス全体のエリアのうち、マテリアルなどさまざまなプロパティ セットを適用できるエリアが定義されるだけです。

サブ領域を作成するには

1. 地形面を表示する外構平面図を開きます。
2. [マス & 外構]タブ [外構を修正]パネル (サブ領域)をクリックします。

   Revit がスケッチ モードになります。

3. (選択)をクリックするか、その他のスケッチツールを使用して、地形面上にサブ領域を作成します。
   注: 地形面のサブ領域を作成するには、単一の閉じたループを使用します。複数の閉じたループを作成すると、最初のループがサブ領域を作成するために使用され、他のフラグは無視されます。

サブ領域の境界を修正するには

1. サブ領域を選択します。
2. [修正 | 地形面]タブ [サブ領域]パネル (境界の編集)をクリックします。
3. (選択)をクリックするか、他のスケッチツールを使用して、地形面上のサブ領域を変更します。

例

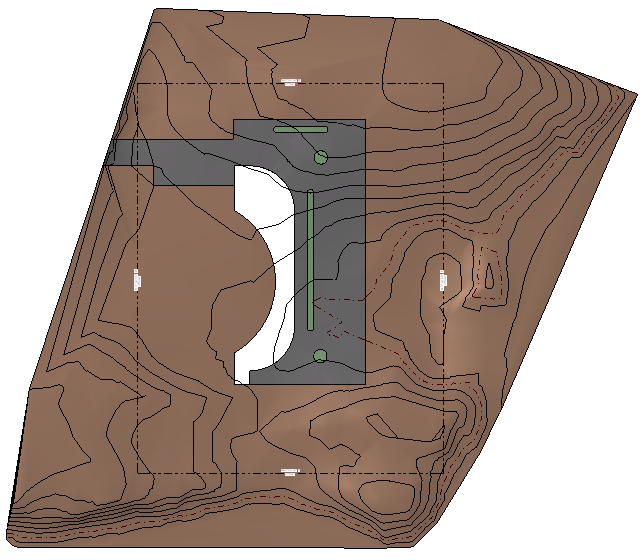

次に示すイメージでは、灰色の部分がサブ領域を持つ地形面です。

ヒント: サブ領域を使用して、駐車場、矢印の標識、身障者用の表示などの道路要素を追加できます。プロセスを簡略化するために、テンプレートとして詳細コンポーネントを使用し、サブ領域エディタで[線分を選択]ツールを使用します。必要に応じて、サブ領域の境界を詳細コンポーネントの選択された線分にロックすることができます。詳細コンポーネントを移動すると、サブ領域が自動的に調整されます。
