共通の端点結合を共有している要素を、その結合を解除することなく、同時に移動することができます。これを行うには、ドラッグ コントロールを使用するか、コンテキスト メニューにあるオプションを選択します。
この機能は、壁、線、梁、ブレース、および線基盤のファミリで使用することができます。

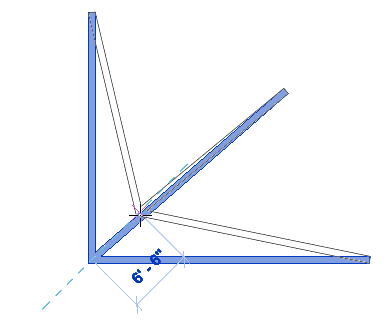

以下に、共通の端点結合によって、3 つの壁が一緒に移動しているイメージを示します。
選択されている結合要素のみが移動します。選択されていない要素は、移動する際に、その要素が結合の一部であっても、結合からアタッチ解除されます。この例外は、梁に結合するブレースです。ブレースは、必ずそれが結合されている梁とともに移動します。
- 結合の部材を右クリックして、[結合要素を選択]をクリックします。
- 作図領域で、端点ドラッグ コントロールをクリックするか、右クリックして[端点をドラッグ]を選択します。 注: コントロールの名前およびコンテキスト メニュー オプションで、移動している要素のタイプが表示されます([壁の終点をドラッグ]、[構造フレーム コンポーネントの端点をドラッグ]など)。
- 結合を目的の場所にドラッグします。
