ボイド形状を作成する

[ボイド作成]ツールを使用してソリッド ジオメトリを切り取るには、負のジオメトリ(ボイド)を作成します。

1. [作成]タブ [描画]パネルで、描画ツールを 1 つ選択します。
2. 作図領域内をクリックして、ソリッド ジオメトリと交差する閉じたループを描画します。
3. 閉じたループを選択します。

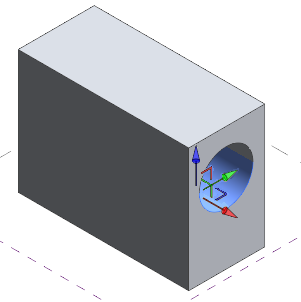

4. [修正 | 線分]タブ [フォーム]パネル [フォームを作成]ドロップダウン (ボイド形状)をクリックします。ボイド フォームの押し出しが作成されます。

5. (省略可能) [修正 | フォーム要素]タブ [フォーム]パネル (ソリッド フォーム)をクリックして、このボイドをソリッドに変換します。
