床スラブ エッジを追加する

スラブ エッジを追加するには、床の水平エッジを選択します。スラブ エッジの配置は 2D ビュー(平面図ビューや断面図ビューなど)または 3D ビューで行うことができます。

1. (床: スラブエッジ)をクリックします。

   アクセス方法

   • [建築]タブ [構築]パネル [床]ドロップダウン (床: スラブ エッジ)
   • [構造]タブ [構築]パネル [床]ドロップダウン (床: スラブ エッジ)
2. スラブ エッジを配置するには、床の水平のエッジをハイライト表示し、クリックします。

   有効な参照の位置は、ステータス バーで確認できます。たとえば、床にスラブ エッジを配置する場合、ステータス バーには[床 : 基本床 : 参照]と表示されます。モデル線分をクリックしても、スラブ エッジを配置することができます。

   断面図ビューでスラブ エッジを配置する場合、カーソルを床のコーナー付近に合わせて参照をハイライト表示します。

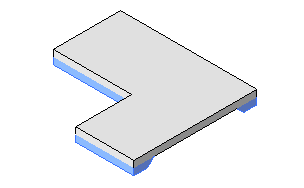

   複数のエッジをクリックすると、Revit ではそれが連続した 1 つのスラブ エッジとして処理されます。スラブ エッジのセグメントがコーナーで接する場合は、留め継ぎされます。

3. 現在のスラブ エッジを完了するには、[修正 | スラブ エッジを配置]タブ [配置]パネル [スラブ エッジを再実行]をクリックします。
4. 別のスラブ エッジを開始するには、カーソルを新しいエッジに移動し、クリックして配置します。
5. スラブ エッジの配置を終了するには、[修正 | スラブ エッジを配置] [選択]パネル [修正]をクリックします。
