3D モデル範囲を最大化する

データムが目的のビューに表示されるように、3D モデル範囲を変更します。

データムは、そのモデルのいずれのビューでも表示されないようにするため、ある特定のサイズにすることができます。3D モデルの範囲を変更してモデルの境界が交差するようにし、データムがより多くのビューで表示されるようにすることもできます。

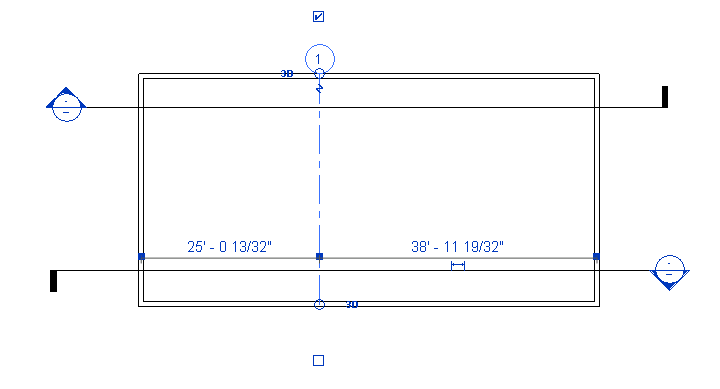

次の例では、グリッドはモデルの 2 つの断面図ビューには表示されません。これは、その 3D モデルの範囲がいずれの断面図ビューとも交差しないためです。

3D モデル範囲を最大化するには

1. データムを選択して、これを右クリックします。
2. コンテキスト メニューから[3D 範囲を最大化]をクリックします。

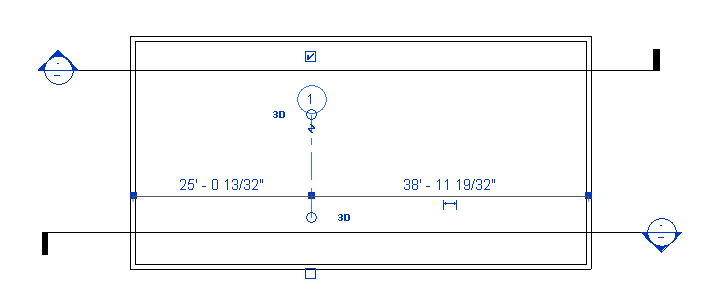

グリッドはモデルの境界に合わせてサイズ変更されます。
