パターン コンポーネントのコンセプト デザインを効率的に改善できるモデリング プロセスについて紹介します。
- 既定のタイルの参照点は水平に移動することはできませんが、テンプレートの参照線には、ジオメトリを変更するための駆動点を追加することができます。

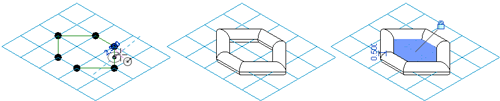

- スケッチ線分とジオメトリを使用して、押し出し、フォーム、ボイドを作成し、コンポーネントの寸法を設定します。
- 可能な場合はいつでも、境界タイルの条件を[空]または[オーバーハング]に設定して作業します。[部分]に設定すると、ファイルのサイズと必要なメモリ容量が増加します。この状態でのパターン コンポーネントのロードと、適用したパターン コンポーネントによるコンセプト マスの修正には、予想よりも長い時間かかる可能性があります。
- 閉じたフォームで作業する場合は、継ぎ目なくインターロックするパターンを選択します。
- 複数のビュー ウィンドウで作業して、パターン コンポーネント設計ワークフローを促進します。この方法で設計すると、パターン コンポーネント ファミリで作業し、コンセプト デザイン マスでのパターン コンポーネントの表示を確認することができます。
