壁に長方形の開口部を切り取る

直線の壁または曲線の壁に長方形の開口部を切り取るには、壁開口部ツールを使用します。

円形またはポリゴンの開口部を切り取るには、「壁プロファイルを編集する」を参照してください。

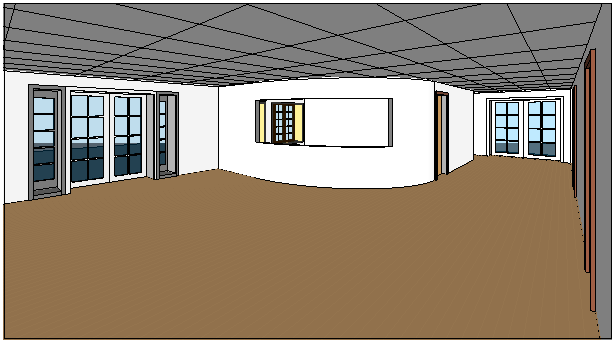

円弧壁の開口部のビュー

壁に長方形の開口部を切り取るには

1. 開口部をホストする壁にアクセスできる立面図または断面図のビューを開きます。
2. (壁開口部)をクリックします。

   アクセス方法

   • [建築]タブ [開口部]パネル (壁開口部)
   • [構造]タブ [開口部]パネル (壁開口部)
3. 開口部をホストする壁を選択します。
4. 長方形の開口部をスケッチします。

   開口部の最後の点を指定すると、開口部が表示されます。

5. 開口部を修正するには、[修正]をクリックして、開口部を選択します。

   ドラッグ コントロールを使用して開口部のサイズと位置を修正できます。開口部を同じ壁の新しい位置にドラッグして、開口部に寸法を追加することもできます。

   例

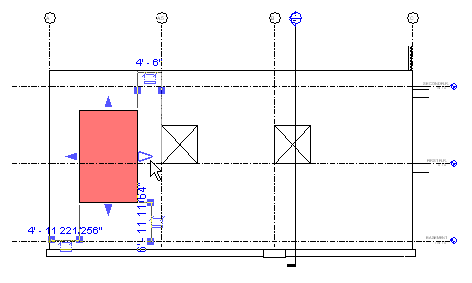

   選択した開口部を修正する

開口枠を作成するには

1. 開口部をホストする壁にアクセスできる平面図ビューを開きます。
2. [建築]タブ [構築]パネル [コンポーネント]ドロップダウン (コンポーネント)をクリックします。
3. [修正 | 配置コンポーネント]タブで、[ファミリをロード]をクリックします。
4. [ファミリをロード]ダイアログで[開口部]フォルダに移動し、[Passage Opening-Cased.rfa] (インチ/フィート単位)か[M_Passage Opening-Cased.rfa] (メートル単位)を選択し、[開く]をクリックします。
5. 壁に開口部を配置するには、図面内をクリックします。
