要素を鏡像化する

[鏡像化]ツールを使用すると、選択したモデル要素を、鏡像軸の線分に従って位置を逆にします。

軸は、鏡像軸を選択したり、仮軸を描画することができます。[鏡像化]ツールを使用すると、選択した要素をフリップしたり、要素のコピーを作成して 1 ステップで位置を逆にします。

たとえば、ある壁を参照面に沿って鏡像化すると、元の姿と左右が反対になります。

1. 次のいずれかの操作を行います。
   • 鏡像化する要素を選択し、[修正 | <要素>]タブ [修正]パネルを選択し、 (鏡像化 - 軸を選択)または (鏡像化 - 軸を描画)をクリックします。
   • [修正]タブ [修正]パネルをクリックし、 (鏡像化 - 軸を選択)または (鏡像化 - 軸を描画)をクリックします。次に、鏡像化する要素を選択し、[Enter]を押します。
   ヒント: ドアや窓などの付属品は、ホストなしで選択することができます。

   鏡像軸を示す線分を選択するには、[鏡像軸を選択]をオンにします。また、仮の鏡像軸の線分をスケッチするには、[鏡像軸を描画]をオンにします。

2. コピーを作成しないで選択した項目を移動するには、オプション バーで[コピー]をオフにします。
3. 鏡像軸として使用する線分を選択または描画します。

   カーソルがスナップできる線分または参照面のみが選択可能です。要素を空のスペースに沿って鏡像化することはできません。

Revit では、選択した要素の移動またはコピーが行われ、その要素の位置が、選択した軸の反対側で逆になります。

例

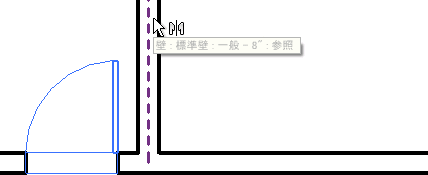

鏡像化(およびコピー)する要素と鏡像軸を選択する

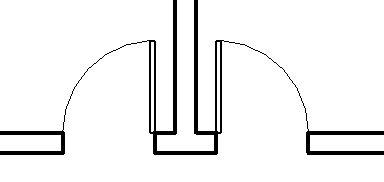

鏡像化(およびコピー)されたドア

構造例

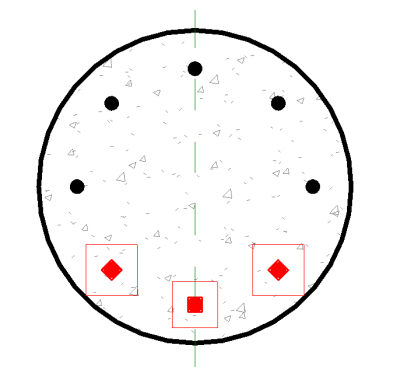

鏡像化(およびコピー)する要素と鏡像軸を選択する

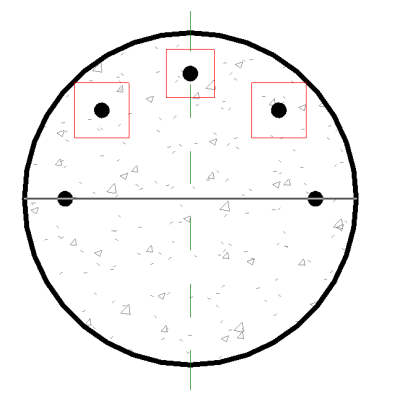

鏡像化(およびコピー)された鉄筋
