グループの配置、移動、回転、貼り付けのどの操作をしているときも、カーソルはグループ基準点にあります。グループの基準点の位置を修正することができます。
設定された基準点の位置は、配置したグループの各インスタンスに使用されます。

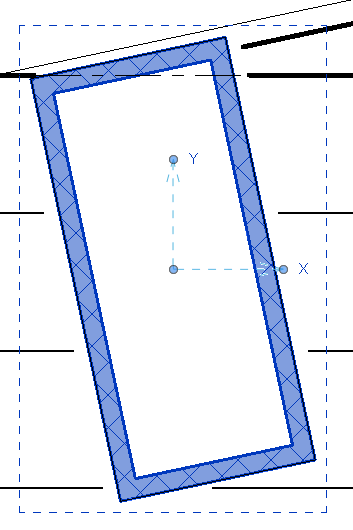

- 基準点を表示するには、平面図ビューまたは 3D ビューで、そのグループを選択します。3 つのドラッグ コントロールが表示されます。
例
構造例
- 中央のコントロールをドラッグすると、基準点が移動されます。
- 両端のコントロールをドラッグすると、Z 軸を中心に基準点が回転します。
スナップ点を利用すると、基準点の配置や、両端のコントロールの回転が簡単にできます。

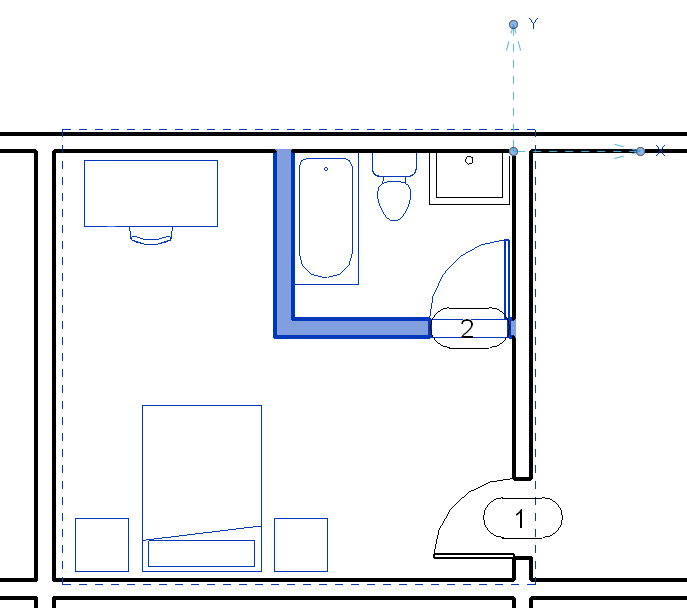

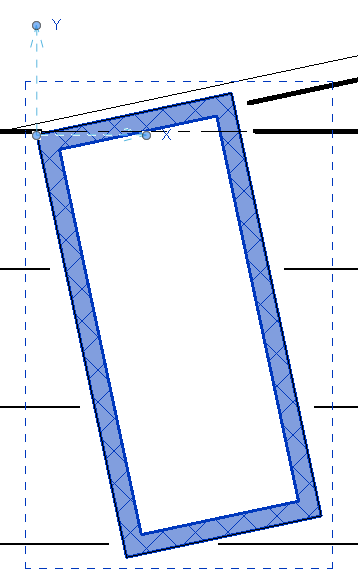

次の図は、同じグループで基準点を移動した状態を示しています。基準点が壁にスナップしています。
例
構造例
