コンセプト デザインでアダプティブ コンポーネントが配置されたノードを定義するには、パスとフォーム エッジを分割します。
- 作図領域で、繰り返すアダプティブ コンポーネントが配置されるモデル線分、参照線またはフォーム エッジを選択します。
- [修正 | 線分]タブ
[分割]パネル
(パスを分割)をクリックします。
分割されたモデル線分 分割されたフォーム エッジ
パスを分割すると、節点が適用され、コンポーネントの配置点の位置を示します。分割は、分割の数、分割の間隔を決定したり、参照(レベル、垂直の参照面、または分割されたその他のパス)との交差によって行われます。
注: 同様に、線の連結または閉じたパスを分割することができます。また、分割されたパスをタブで選択し、パスをさらに分割することができます。
既定では、パスは 6 つの等距離のノードを持つ 5 つのセグメントに分割されるか(インチ/フィート テンプレート)、5 つの等距離の節点を持つ 4 つのセグメントに分割されます(メートル テンプレート) 。[既定の分割設定]ダイアログを使用すると、これらの既定の分割設定を変更することができます。

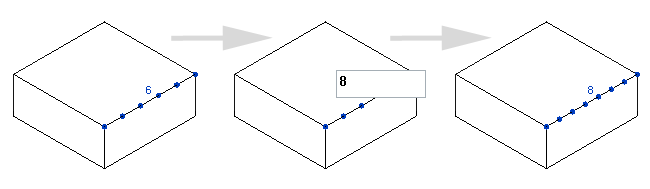

作図領域で、分割されたパスの節点の数が表示されます。この数をクリックして、節点の新しい数を入力します。分割の変更が終了したら、[Enter]を押します。
この[数]プロパティは、プロパティ パレットの[節点]セクションでも使用できます。レイアウト方法が変更された場合、[レイアウト]プロパティを[固定数]に変更する必要が生じることがあります。
