フランジを自動的に追加する

フランジを自動的に表示する前に、既定のフランジ タイプを[タイプ プロパティ]ダイアログで指定する必要があります。

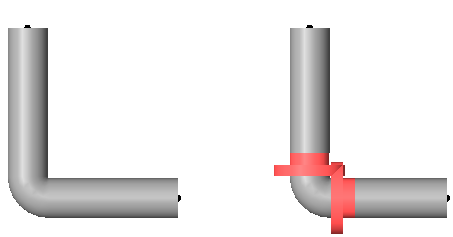

左側の図は、フランジが表示されていない状態の配管接続を示します。右側の図は、配管の終点とエルボの間のハイライト表示されたフランジを示しています。

1. [プロジェクト ブラウザ]で、フランジを配置するビューを開きます。
2. [プロジェクト ブラウザ]で、[ファミリ] [配管] [配管タイプ]を展開します。
3. 配管タイプを右クリックして、[プロパティ]をクリックします。
4. [タイプ プロパティ]ダイアログの[タイプ パラメータ]の[機械]で、選択した配管タイプとともに使用する既定のフランジ継手タイプを指定します。
   注: 既定のフランジ タイプは[なし]です。[なし]に設定されている場合、その配管タイプに対してフランジは表示されません。
5. [OK]をクリックします。
6. 1 つ以上の配管を作成し継手を追加します。

   配管の終点と継手の間にフランジが自動的に追加されます。
