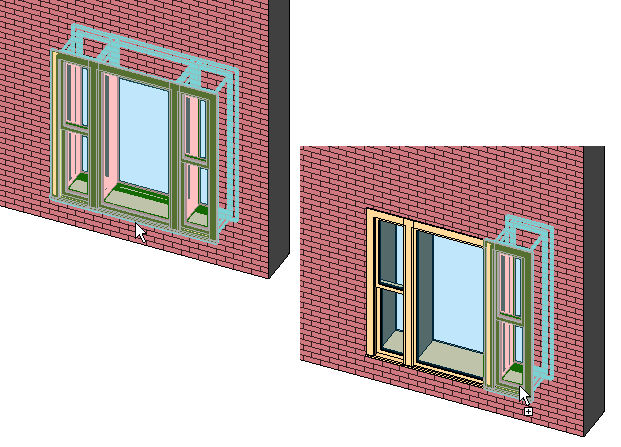

ネストおよび共有されたファミリを含んだファミリは、プロジェクト内では他のあらゆるファミリと同じように機能します。ただし、[Tab]キーを使用することで、ネストされたコンポーネントと共有コンポーネントを切り替えることができます。
例
共有ファミリのサブインスタンスを選択します。
ネストされたインスタンスを選択すると、次の操作を行うことができます。
- プロパティ パレットで、[マーク]や[コメント]などのパラメータを変更します。
- プロパティ パレットで、
(タイプを編集)をクリックし、タイプ プロパティを修正します。これを行うと、変更を反映してそのタイプのすべてのインスタンスも更新されます。
ネストされたインスタンスを選択すると、次の操作は行うことができません。
- ネストされたインスタンスを選択する操作。
- ネストされたインスタンスを鏡像化、コピー、移動、または配列複写する操作。
これを行うと、そのネストされたインスタンスだけでなく、ホスト ファミリ全体に適用されます。
- ネストされたインスタンスの位置、サイズ、または形状を修正する操作。
