改訂雲マークの番号付けの指定について(プロジェクト単位またはシート単位)

改訂に関する情報を入力する前に、シートの改訂雲マークに番号を付ける方法(プロジェクト単位またはシート単位)を慎重に検討してください。

[シートの発行/改訂]ダイアログの[番号付け]の設定を使用してタグおよび集計表の雲マークに改訂番号を表示する方法をコントロールします。改訂を作成した後でこの設定を変更すると、すべての改訂雲マークの改訂番号が変更される可能性があります。

• プロジェクト別で番号を付ける: (既定)Revit LT では、[シートの発行/改訂]ダイアログで、改訂の順番に応じて改訂の番号が付けられます。たとえば、改訂 2、3、4 で雲マークを作成します。これらの雲マークをシートに追加すると、タグの番号および改訂表に 2、3、4 と表示されます。順序番号を変更することはできません。
• シート別で番号を付ける: Revit LT では、シートの他の雲マークの順番に相対的に雲マークの番号が付けられます。この方法は、会社のドキュメント標準がシートに連続して改訂を番号付けすることを要求する場合に役立ちます。たとえば、改訂 5、6、7 を作成して改訂雲マークのタグを付けます。たとえば、シートにビュー(改訂雲マークが含まれた)を追加すると、改訂 5 で作成された雲マークには 1 という番号が、改訂 6 で作成された雲マークには 2 という番号が、改訂 7 で作成された雲マークには 3 という番号が、それぞれ付けられます。

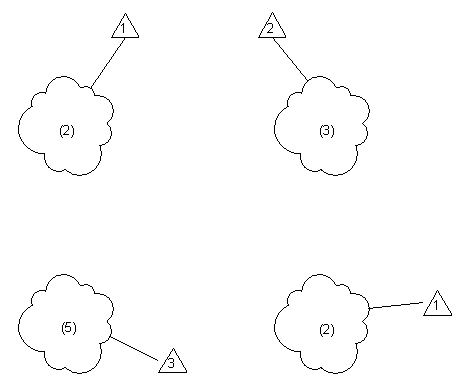

次の図は、シート単位で番号が付けられた雲マークを示しています。雲マーク内の番号は、プロジェクトに基づいた改訂番号です。タグ内の番号は、シートの雲マークに割り当てられた改訂番号です。
