内容を分かりやすくするために、個々の凡例コンポーネントに寸法を追加します。
[寸法]ツールを使用して、寸法を個々の凡例コンポーネントに追加することができます。
凡例コンポーネント内のほとんどの線に寸法を記入することができます。ただし、壁、天井、床などのホスト コンポーネントに寸法を記入することはできません。同様に、凡例内のシステム ファミリ コンポーネントも寸法記入することはできません。

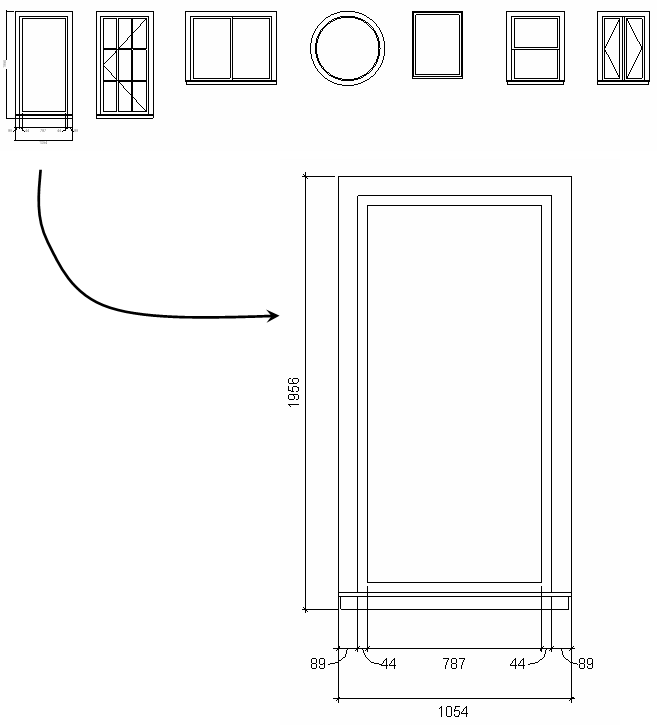

寸法記入した最初の窓の窓凡例
凡例の例
一般的な凡例には次のものがあります。
- 注釈凡例。断面記号(頭)、レベル マーカー、指定点高さ記号、立面図記号、注釈記号、改訂タグ、要素タグなど、モデル オブジェクトを表さない記号のシート注釈を表示します。各記号には、関連した説明文が付きます。すべての記号は、印刷されるサイズで表示されます。
- モデル記号凡例。説明文と一緒に、モデル オブジェクトを記号で表したものを表示します。
一般的な要素には、電気器具、衛生器具、機械設備、外構オブジェクトがあります。
- 線種凡例。選択した線種で線分を表示し、その線種が図面上で何を表しているかに関する説明文を表示します。
たとえば、耐火等級線、敷地境界線、セットバック線、電気配線、給排水衛生設備、ユーティリティ、中心線があります。

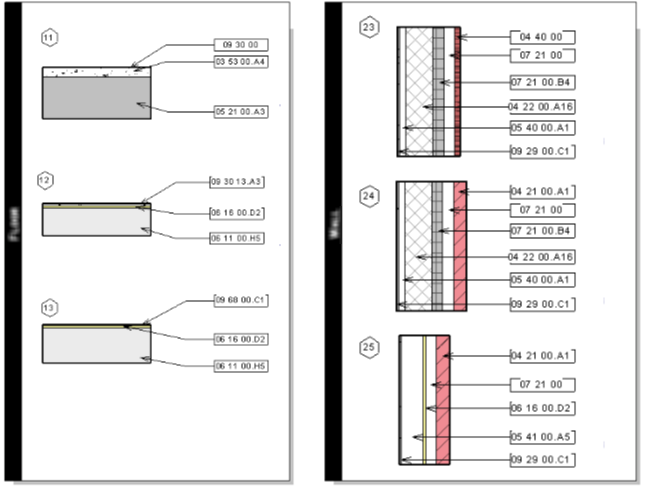

- マテリアル凡例。切り取りパターンまたはサーフェス パターンのサンプルを表示し、そのパターンに関連のあるマテリアルの説明文も表示します。
- フェーズ。選択したグラフィックスの優先で描画した壁の断面図と、説明文を表示します。
凡例は、複数のシートに挿入できます。詳細線分、文字、寸法、塗り潰し領域など製図ビューに配置できるすべての要素を凡例の中に配置することができます。
凡例ビューはプロジェクトごとに固有なため、プロジェクト間で転送することはできません。
注: 凡例に配置されているコンポーネントは、建築モデルのコンポーネントの追加インスタンスとして数えられません。そのため、集計表やメモブロックにリストされるコンポーネント インスタンスの数には含まれません。
凡例ビューをグラフィカルなパレットとして使用することができます。つまり、凡例ビューのコンポーネントを選択し、[類似オブジェクトを作成]ツールや[タイプをコピー]ツールを使用して別のビューにコンポーネントを配置できます。
