Autodesk® Revit® モデルのAutodesk CBS への転送

Autodesk® Revit® モデルを Autodesk CBS に転送する、次のようにします。

  1. エクステンション マネージャから、解析インターフェイス(Autodesk Concrete Building Structures)を起動し、ファイルを選択します。

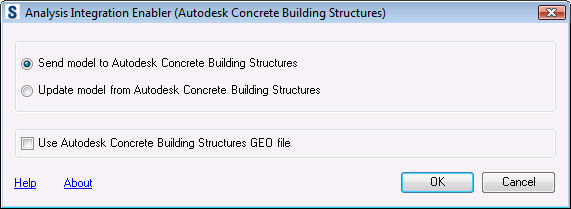

  2. [解析インターフェイス](Autodesk Concrete Building Structures)ダイアログで、モデルを送信するプログラムを指定します(Autodesk® Revit® から Autodesk CBS、または Autodesk CBS から Autodesk® Revit® のいずれか)。

    [Autodesk Concrete Building Structures GEO ファイルを使用]を選択すると、Autodesk CBS形式(*.geo 形式)でファイルを保存するためのダイアログが表示されます。

    [OK]をクリックします。

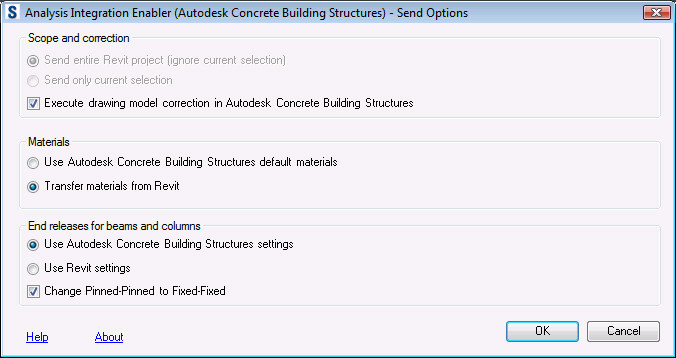

  3. [解析インターフェイス](Autodesk Concrete Building Structures) – [送信オプション]ダイアログで、転送オプションを指定します。
    • 範囲と修正
    • Revit プロジェクト全体を転送(現在の選択を無視) – 構造モデル全体がリンク プロセスで考慮されます(これは既定のオプションで、不用意に選択した部品が書き出されるのを防ぐために使用します)。
    • [現在の選択のみを転送] – リンクプロセスで、選択した部品のみを考慮します。
    • Autodesk Concrete Building Structures 内で図面モデルの修正を実行 – このオプションを選択すると、Autodesk CBS での図面モデルの修正が自動的に開始されます。主な目的は、正確な計算モデルを作成することです。構造モデル全体に対して自動修正が行われると十分な結果を得られないことがあるため、構造にアーチ型部品が含まれる場合は、このオプションを使用するときに注意が必要です。
    • 材料 – 材料選択の方法を指定します。
    • Autodesk Concrete Building Structures の既定の材料を使用 – 部品(鋼、コンクリート、木材)に依存する材料タイプに、Autodesk CBS 材料データベースからの既定のプロパティを持つ材料が割り当てられます。
    • Revit から材料を変換 – Autodesk® Revit® モデルで定義された材料が適用されます。
    • 梁や柱の端解放 – 部材端パラメータの選択方法を指定します。
    • Autodesk Concrete Building Structures の設定を使用 – Autodesk® Revit® で定義された解放を無視します。Autodesk CBS で定義されたすべての部材は、既定の解放タイプになります。
    • Revit の設定を使用 – Autodesk® Revit® で定義された解放が、Autodesk CBS で自動的に検出され、構造部材に割り当てられます。梁と柱には、My および Mz 解放のみ割り当てることができます。
    • ピン-ピンを固定-固定に変更 – Autodesk® Revit® で定義されたすべてのピン-ピン解放を、既定の解放タイプに変更します。

      [OK]をクリックします。

  4. [Autodesk Concrete Building Structures にモデルを転送]ダイアログでは、転送(Autodesk® Revit® からのデータの読み込み、Autodesk CBS プロジェクトの作成、Autodesk CBS への部品の書き出しや関連する部品の作成)の進捗を確認できます。

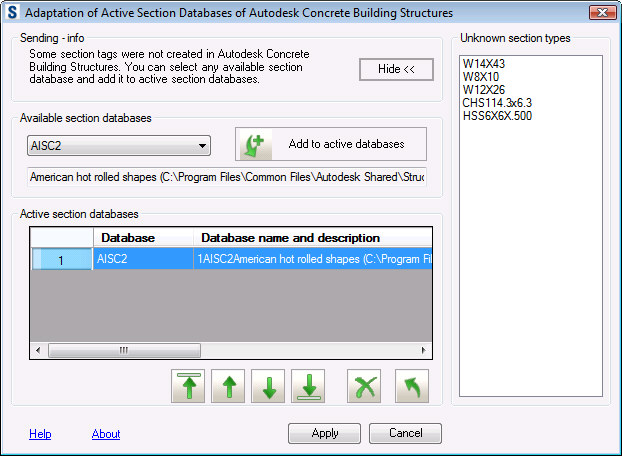

  5. Autodesk® Revit® と Autodesk CBS のリンク プロセス中に、Autodesk CBS のアクティブな断面データベースで、Autodesk® Revit® で定義された断面名が認識されない場合のみ、[Autodesk Concrete Building Structures のアクティブな断面データベースに適用]ダイアログが表示されます。
    • [利用できる断面データベース]で必要な Autodesk CBS 断面データベースを選択し、[アクティブなデータベースに追加]をクリックします。ファイルの転送後、[アクティブな断面データベース] のリストに、選択したデータベースが表示されます。
    • [転送]情報には、ファイル転送の状態についてのメッセージが表示されます。
    • [表示/非表示] ボタンを使用して、ダイアログの右側パネルの表示と非表示を切り替えます。ここには認識されない断面の名前も含まれます。
    • [アクティブな断面データベース] では、アクティブな断面データベースのリストを整理できます。
      • データベースの順序を変更する
      • 選択した断面データベースを削除する
      • アクティブな断面データベースを戻す

        • リストのアイコンを使用して操作します。

        – 選択したデータベースをリストの一番上に移動する

        – 選択したデータベースをリスト内で上に上げる

        – 選択したデータベースをリスト内で下に上げる

        – 選択したデータベースをリストの一番下に移動する

        – 選択したデータベースをリストから削除する

        – 元に戻して、アクティブなデータベースを復元する

  6. [適用] をクリックすると、アクティブなデータベースが検索されます。認識されない断面は、形状のプロパティに応じて、データベースから選ばれた断面に割り当てられます。
注: Autodesk® Revit® では、すべての壁とスラブは層状材料によって定義されます。スラブ/壁の材料に関する情報を Autodesk CBS に送信するには、いくつかのケースが考えられます。
