解析特性
- 定常状態
- 2次元内部流れ
- 軸対称旋回流れ
- 乱流
- 非圧縮性流体
参考文献
So, R.M.C., Ahmed, S.A., Mongia, H.C., “An experimental investigation of gas jets in confined swirling air flow”, NASA Contractor Report 3832, (1984).
問題の説明
Autodesk Simulation CFD の流体流れと乱流モデルの計算精度を検証するため、軸対称乱流旋回流れを解析します。k-
乱流モデルを使用します。本実験の目的は、<:/fc>So<:fc 1>など<:/fc> (1984<:fc 1>年<:/fc>)によって測定された旋回方向流速成分と半径方向位置との関係を予測することである。(1984).
この問題には 2 つの流入口が存在します。1 つは、旋回速度成分が存在しない中心噴流であり、もう 1 つは、2.25 の旋回速度成分が発生する旋回羽根外部環状開口部です。実験者によって記述された設定に基づき、この 2 つの流入口において等流速を指定しました。
比較される二乗平均流速に一致するよう、比較的大きな乱流強度を指定しました。

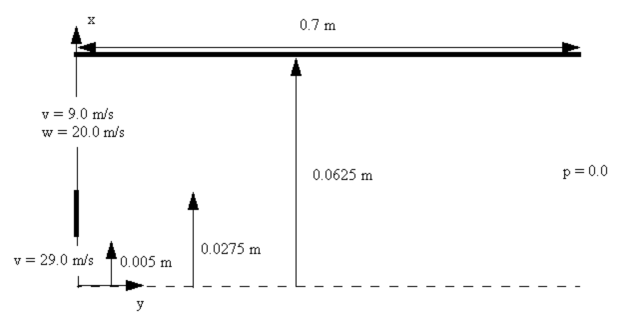

ジオメトリと境界条件
結果
勾配
を指定された半径方向位置で比較します。Autodesk Simulation CFD の結果から計算される勾配は次のようになります。
結果の比較を以下に示します。
| ベンチマーク | 2014: ビルド 20130102 | 誤差 % | 2015: ビルド 20131223 | 誤差 % | |
| 勾配 | 311 | 318.60 | 2.44 | 318.60 | 2.44 |
