解析特性
- 定常状態
- 2次元内部流れ
- 軸対称
- 乱流
- 非圧縮性流体
参考文献
White, F.M., Fluid Mechanics, McGraw-Hill (1986).
問題の説明
Autodesk Simulation CFD の流体流れと乱流計算精度を検証するため、2 次元の円形パイプを解析します。
k-
乱流モデルを使用します。
パイプ直径に基づいたレイノルズ数
は14,960です。
圧力損失
は流入口の下流側に50 m離れた位置で測定されます：

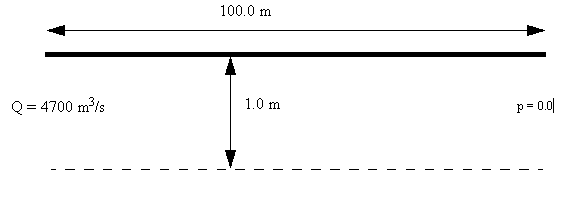

ジオメトリと境界条件
結果
圧力損失の解析解と数値計算結果を比較します。White(1986年)による圧力損失 ：
-
はダルシーの摩擦損失係数、 -
は質量流量、 -
は が測定される配管長さです。
ダルシーの摩擦係数は、以下のブラシウスの式により計算されます：
以下のパラメータを使用します：
- =50.0m
- =2350
- =14960
上記の式では、以下の結果が得られます：
| ベンチマーク | 2014: ビルド 20130102 | 誤差 % | 2015: ビルド 20131223 | 誤差 % | |
|
|
4.0e5 Pa | 397744.82 Pa | 0.488 | 397744.82 Pa | 0.488 |
