問題の説明
参考文献には、レーザー速度計を使って実験規模のポンプから得られた流体データが含まれています。
このケースでは、Autodesk Simulation CFD で計算された流量と測定された運転点を比較します。ポンプに圧力ヘッドを指定して流量を計算し、その後、実験により得られたポンプのP-Q特性との比較を行います。
ジオメトリと境界条件

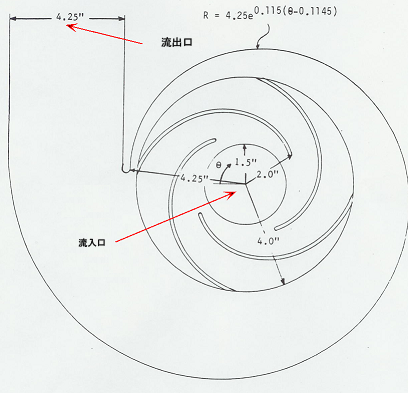

回転翼は、角度16°、ログスパイラル形状の側板で囲まれた4枚の翼です。流入口の半径は1.5インチ、吐出し部の半径は4.0インチ、翼の前縁の半径は2.0インチです。ボリュートはログスパイラル形状となっています。回転翼の吐出し部における流れに合わせるため、角度83° のボリュートが選択されました。回転翼領域およびボリュート領域のチャンネル幅は0.97インチです。
結果
| ベンチマーク | 2014: ビルド 20130102 | 誤差 % | 2015: ビルド 20131223 | 誤差 % | |
| 流量 | 83 gpm | 81.79 | 1.45 | 80.20 | 3.37 |
