解析特性
- 定常状態
- 2次元内部流れ
- 層流
- 非圧縮性流体
- 非ニュートン
参考文献
Georgiou,G., Momani,S., Crochet,M.J., Walters, K., "Newtonian and non-Newtonian flow in a channel obstructed by an antisymmetric array of cylinders", Jour. of Non-Newtonian Fluid Mechanics, 40, (1991), pp.231-260
問題の説明
解析対象の形状は、非対称配列の7個のシリンダーが設置された長方形切断面の流路です。ニュートン流体と非ニュートン流体がテストされました。非ニュートン流体は、「高伸縮性の」剪断力の弱い流体である2％ポリアクリルアミド水溶液です。
流路全体の圧力損失が Autodesk Simulation CFD によって計算され、測定データと比較されました。

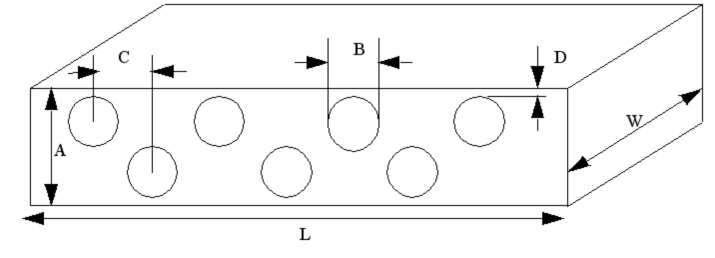

ジオメトリと境界条件
ここで、A = 2.3 cm.、B = 1.25 cm.、 C = 3.375 cm.、 D = 0.35 cm.、 L = 32.6 cm、 W = 2.5 cm とします。
体積流量は12.0 cm3/secです。
結果
流路全体の圧力損失(Pa) を比較しました：
ベンチマーク
(Pa)
|
2014: ビルド 20130102 | 誤差 % | 2015: ビルド 20131223 | 誤差 % | |
| ニュートン | |||||
= 30 cc/s
|
4200 | 4329.32 | 3.07 | 4330.49 | 3.11 |
| 非ニュートン | |||||
|
= 30 cc/s
|
3400 | 3599.45 | 5.87 | 3599.45 | 5.87 |
