解析特性
- 定常状態
- 3次元内部流れ
- 乱流
- 非圧縮性流体
参考文献
White, F.M., Fluid Mechanics, McGraw-Hill (1986).
問題の説明
Autodesk Simulation CFD の流体流れと乱流解析結果を検証するために、3 次元の円形パイプの 4 分の 1 を解析します。圧力損失
は流入口から十分に離れた、流出口から上流側に50メートル離れた位置において測定されます。

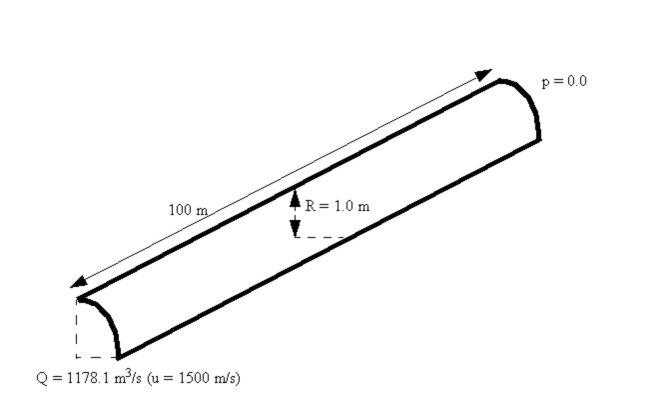

ジオメトリと境界条件
結果
圧力損失の解析解と数値計算結果を比較します。White(1986年)による圧力損失 ：
-
はダルシーの摩擦損失係数、 -
は質量流量、 -
は が測定される配管長さです。
ダルシーの摩擦係数は、以下のブラシウスの式により計算されます：
= 50m、 = 2356.2
、Re = 15000 を上記の式に代入すると、以下の結果が得られます：
| ベンチマーク | 2014: ビルド 20130102 | 誤差 % | 2015: ビルド 20131223 | 誤差 % | |
|
|
4.02E5 Pa | 384554.423 Pa | 4.23 | 384681.94 Pa | 4.20 |
