境界条件: 流入口

この手順では、周囲環境に露出する開口部として流入口の境界を定義します。これを行うには、周囲圧力と周囲温度の条件を適用します。

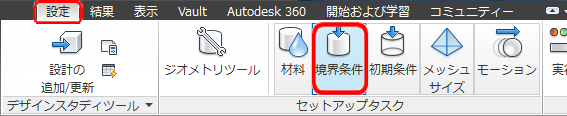

1. [設定]タブで[境界条件]をクリックします。

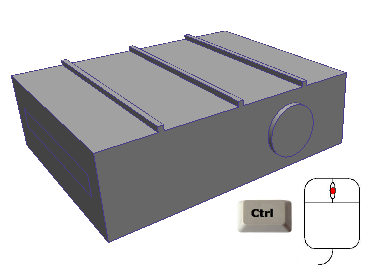

2. モデルの外側で[Ctrl]キーを押しながらマウスの中央ボタンをクリックして、すべての部品が表示されるようにします。

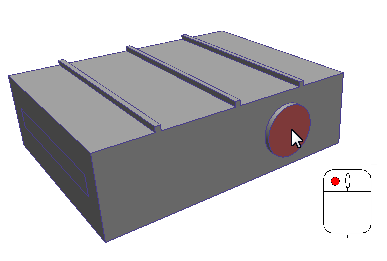

3. 流入口サーフェスをクリックします。

4. [境界条件]状況依存パネルで[編集]をクリックします。

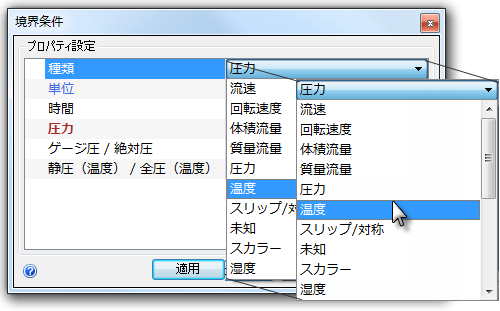

5. [種類]行で[圧力]を選択します。

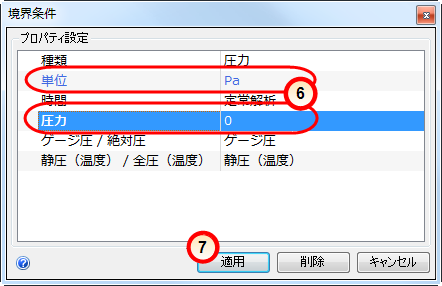

6. [単位]を[Pa]、[圧力]の値を 0 に設定します。

7. [適用]をクリックします。

注: 次に、流入口の温度(周囲環境)を適用します。

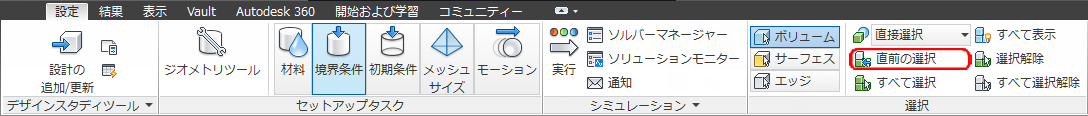

8. [設定] (タブ) > [選択] (パネル) > [直前の選択]をクリックします。

9. [境界条件]状況依存パネルの[編集]をクリックします。

10. [種類]行で[温度]を選択します。

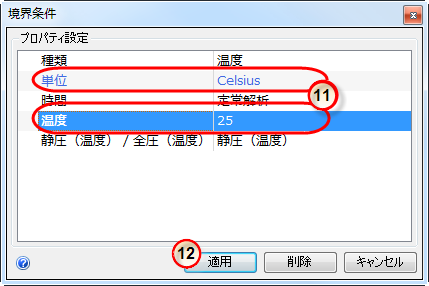

11. [単位]が[Celsius]であることを確認します。[温度]行に 25 と入力します。

12. [適用]をクリックします。

次のような設定になっていることを確認します。

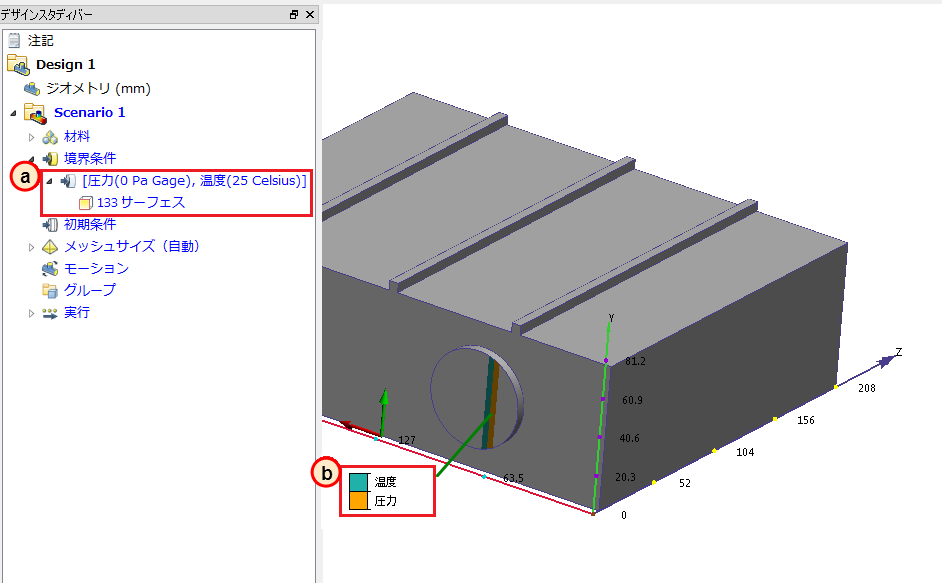

13. 2 つの境界条件が正しく割り当てられていることを確認するために、デザインスタディバーと、流入口サーフェス上の色付きのストライプを調べます。
